Kurš ADSS šķiedras kabelis ir piemērots instalācijām

Pareiza ADSS šķiedras kabeļa izvēle ir atkarīga no trim būtiskiem faktoriem: laiduma garuma, sprieguma vides un klimatiskajiem apstākļiem. Instalācijās ar spriegumu zem 110 kV parasti tiek izmantoti standarta PE-apvalka kabeļi, savukārt 220 kV un augstākiem kabeļiem ir nepieciešami AT (pret-izsekošanas) apvalki, lai novērstu sausās-joslas loka veidošanos. Laipnes garums nosaka, vai jums ir nepieciešami viena-apvalka dizaini īsākiem sadalījumiem (līdz 350 pēdām) vai dubultā-apvalka konstrukcija pārvades{10}}pakāpēm, kas pārsniedz 1000 pēdas.

Izvēle nav saistīta tikai ar specifikācijām. 2024. gada nozares analīze liecina, ka sausā-joslas loka izbūve joprojām ir galvenais kļūmju cēlonis-augstsprieguma līnijās, un pat daži loka gadījumi izraisa nopietnus neatgriezeniskus apvalka bojājumus. Tas padara jakas izvēli neapšaubāmi svarīgāku par stiepes izturību daudzām instalācijām.

ADSS šķiedras kabeļa izvēle pēc sprieguma līmeņa

Sprieguma līmenis rada visnozīmīgāko diferenciāciju ADSS kabeļa izvēlē, jo tas tieši ietekmē kabeļa apvalka elektrisko spriegumu.

Zema līdz vidēja sprieguma iekārtas (zem 110 kV)

Iekārtām uz 110 kV līnijām telpas potenciāls nedrīkst pārsniegt 15 kV piekares punktā. Standarta polietilēna (PE) apvalki efektīvi izturas pret šīm vidēm, jo ​​elektriskā lauka spriegums joprojām ir pārvaldāms. Šie kabeļi maksā par 15-25% mazāk nekā sliežu ceļu izturīgas alternatīvas, un tie darbojas uzticami, ja tie ir pareizi novietoti uz torņa.

Sadales tīkli parasti ietilpst šajā kategorijā. Vieglāka elektriskā vide ļauj uzstādītājiem koncentrēties galvenokārt uz mehāniskām prasībām, nevis uz elektriskās korozijas riskiem. PE apvalki nodrošina izcilu UV noturību un mitruma aizsardzību, ar tipisku kalpošanas laiku 25-30 gadi šajos lietojumos.

Augstsprieguma pārvades līnijas (110–220 kV)

220 kV līnijās telpas potenciāls nedrīkst pārsniegt 20 kV, un līnijām 110 kV un augstākas -izsekošanas apvalki kļūst obligāti. Sprieguma pieaugums rada apstākļus, kuros mitrums uz kabeļa virsmas veido vadošus ceļus. Kad šie ceļi izžūst nevienmērīgi, atbalsta punktos veidojas augstas -pretestības "sausās joslas".

Sliežu{0}}izturīgajās jakās ir ogle un citas piedevas, kas novērš oglekļa izsekošanu, kas izraisa apvalka eroziju. Sliežu-izturīgie ārējie apvalki ir īpaši izstrādāti augstsprieguma pārvades līnijām ar telpas potenciāla vērtībām līdz 25 kV. Investīcijas AT jakās novērš katastrofālas atteices, kas var rasties dažu mēnešu laikā skarbā sprieguma vidē.

Ultra{0}}Augstsprieguma līnijas (virs 220 kV)

Uzstādīšanai uz 330 kV, 500 kV vai augstākām pārvades līnijām ir nepieciešams ne tikai AT apvalks, bet arī rūpīga piekares punkta izvēle un bieži vien papildu pretkorona gredzeni. Sausās-joslas loka veidošanās iespējamība ir ievērojami lielāka kabeļiem, kas uzstādīti zem 220 kV un augstāka sprieguma līnijām.

Elektriskais lauks svārstās no maksimālā diapazonā -vidējā diapazonā līdz nullei pie iezemētiem balstiem. Instalētājiem ir jāizmanto elektromagnētiskā lauka aprēķināšanas programmatūra, lai identificētu zema -lauka zonas uz torņiem. Nepietiek tikai ar pareizā kabeļa norādīšanu-nosakot, vai instalēšana ir veiksmīga vai neizdodas dažu pirmo gadu laikā.

Laipnes garums nosaka strukturālo dizainu

Mehāniskā konstrukcija krasi atšķiras atkarībā no attāluma, kādā kabeļi jānovelk starp atbalsta konstrukcijām.

Īss attāluma sadalījums (līdz 350 pēdām)

Viena apvalka dizains ir paredzēts īsākiem stabu-līdz-polu laiduma garumiem izplatīšanas vidēs. Flex-Span un līdzīgi izstrādājumi izmanto vienu aizsargkārtu, kas samazina diametru un svaru. Tam ir nozīme, jo sadales stabiem ir mazāka kravnesība nekā pārvades torņiem.

Šajos kabeļos parasti ir 6–144 šķiedras ar stiepes koeficientu 600–3000 mārciņu. Aramīda dzijas stiprības elementi nodrošina pietiekamu atbalstu 100–350 pēdu laidumiem, vienlaikus saglabājot kabeli pietiekami vieglu, lai izvairītos no stabu noslogošanas problēmām. Pieskares skavas darbojas efektīvi šajos lietojumos, ja leņķa izmaiņas paliek zem 15 grādiem.

Vidēja laiduma lietojumprogrammas (350–1200 pēdas)

Standarta laiduma instalācijām nepieciešama izturīgāka konstrukcija. ADSS kabeļi ir izstrādāti tā, lai tie būtu pietiekami izturīgi, lai starp atbalsta torņiem varētu uzstādīt līdz 700 metriem. Tas nozīmē aptuveni 2300 pēdu maksimumu, lai gan praktiskās iekārtas reti pārsniedz 1200 pēdas bez starpbalstiem.

Divu{0}}jaku dizains nodrošina nepieciešamo izturību. Iekšējā apvalka aizsargā šķiedras, savukārt ārējā apvalka tiek galā ar vides stresu un mehānisku slodzi. Aramīda dzijas saturs ievērojami palielinās, un stiepes rādītāji sasniedz 8 000–15 000 mārciņu. Šī papildu izturība novērš pārmērīgu noslīdēšanu ledus slodzes laikā, vienlaikus saglabājot pieņemamu spriedzes līmeni.

Garā pārnesumkārba (vairāk nekā 1200 pēdas)

Gara laiduma instalācijas var pārsniegt 1000 metrus, bet maksimālais laidums ir lielāks par 1000 metriem ar pareizu projektēšanu. Šīs lietojumprogrammas nospiež ADSS kabeļus līdz to mehāniskajām robežām. Kabeļa diametrs palielinās līdz 16-20 mm, lai pielāgotos nepieciešamajam pastiprinājumam.

Projektētājiem ir jāņem vērā vissliktākie-iekraušanas gadījumi: maksimālais ledus uzkrāšanās, stiprs vējš un minimālā temperatūra, kas notiek vienlaikus. Profesionāla laiduma aprēķināšanas programmatūra kļūst obligāta. Kabeļi nedrīkst noslīdēt pietiekami zemu, lai radītu klīrensa pārkāpumus, tomēr pārmērīgs spriegums paātrina nogurumu. Kabeļiem jābūt konstruētiem vissliktākajām temperatūras,{4}}ledus slodzes un vēja kombinācijām.

Vides atlases kritēriji ADSS šķiedras kabelim

Ģeogrāfija un klimats būtiski ietekmē to, kurš ADSS kabelis darbojas optimāli.

Piekrastes un augsta{0}}piesārņojuma zonas

Mitrināšanas apstākļiem rūpniecisko iekārtu vai sālsūdens tuvumā ir lielāka ietekme uz apvalka pretestību nekā saldūdens lietus vai migla. Sāls nogulsnes rada ļoti vadošus virsmas slāņus, kas ievērojami palielina noplūdes strāvu un sausās joslas veidošanās risku.

Piekrastes iekārtām 10 jūdžu attālumā no sālsūdens ir nepieciešamas AT apvalks neatkarīgi no sprieguma līmeņa. Sāls izsmidzināšanas un normāla mitruma kombinācija rada agresīvu elektrisko spriegumu pat 35 kV sadales līnijās. Pretkorona spoles piekares punktos nodrošina vēl vienu aizsardzības slāni, samazinot virsmas elektriskā lauka intensitāti.

Rūpnieciskās zonas ar ķīmiskām emisijām saskaras ar līdzīgām problēmām. Skābes un sārmaini piesārņotāji paātrina polimēru noārdīšanos. Izvēloties kabeļus ar uzlabotu apvalka sastāvu, tiek pagarināts kalpošanas laiks no 15-20 gadiem līdz 25-30 gadiem šajās prasīgajās vidēs.

Ekstrēmas temperatūras reģioni

ADSS kabeļiem ir jādarbojas temperatūras diapazonos, parasti no -40 grādiem līdz +70 grādiem, lai pielāgotos ekstremālām klimata zonām. Izaicinājums nav tikai galējības, bet arī riteņbraukšana starp tām. Ikdienas temperatūras svārstības izraisa izplešanos un saraušanos, kas rada mikrokustības kabelī.

Ar gēlu-pildītas bufera caurules ekstrēmos klimatiskajos apstākļos labāk iztur temperatūras svārstības nekā sausas kodola konstrukcijas. Gels absorbē kustību un novērš šķiedru bojājumus, ko izraisa saspiešana aukstuma laikā. Tomēr gēls palielina svaru, kas ir svarīgi laiduma aprēķinos.

Arktikas un tuksneša iekārtas saskaras ar UV iedarbības izaicinājumiem. UV-izturīgās ārējās apvalkas ir īpaši izstrādātas, lai izturētu saules starojuma radītos bojājumus. Oglekļa pārklājums apvalkā nodrošina aizsardzību pret foto-, novēršot polimēru ķēdes pārrāvumu, kas izraisa trauslumu un plaisāšanu.

Spēcīga vēja un ledus iekraušanas zonas

Garos laidumos, kur komunālie pakalpojumi saskaras ar vadītāju auļošanu, ko izraisa ilgstošs stiprs vējš, var būt nepieciešams uzstādīt amortizatorus arī uz ADSS kabeļa. Vēja-inducētā eoliskā vibrācija rada augstas-frekvences svārstības, kas izraisa nogurumu piekares punktos.

Ledus uzkrāšanās vairākas reizes palielina kabeļa svaru. Kabeļa svars, kas paredzēts 0,5 collu radiālajam ledum, ledus vētru laikā var trīskāršoties. Tas ietekmē ne tikai kabeli, bet arī stabu un torņu slodzi. Pirms garu laidumu norādīšanas uzstādītājiem ir jāpārbauda, ​​vai struktūras var izturēt sliktāko-slodzi.

Pret{0}}vibrācijas slāpētāji ir obligāti jāizmanto platumos, kas pārsniedz 600 pēdas stipra-vēja zonās. Šīs ierīces absorbē vibrācijas enerģiju, novēršot metāla nogurumu aramīda pavedienos, kas var izraisīt kabeļa bojājumus. Ieguldījums amortizatoros maksā daudz mazāk nekā bojāta kabeļa nomaiņa.

Šķiedru skaits un tīkla arhitektūra

Nepieciešamais šķiedru skaits veido kabeļa izvēli ne tikai jaudas.

Zems šķiedrvielu skaits (6–48 šķiedras)

Neliels šķiedru skaits nodrošina viselastīgāko dizainu. Gēla-pildītās caurules ir apgrieztas-oscilētas, lai nodrošinātu brīvu piekļuvi vidējam-laidumam, izmantojot kabeļus, kas atbalsta līdz 288 šķiedrām. Ar tikai 6-48 šķiedrām, centrālās caurules konstrukcijas darbojas efektīvi, vienkāršojot savienošanu un samazinot kabeļa diametru.

Šie kabeļi ir piemēroti izvietošanai laukos un sākotnējai tīkla izveidei, kur izaugsmes prognozes joprojām ir neskaidras. Mazāks diametrs samazina vēja slodzi un atvieglo vadāmību uzstādīšanas laikā. Minimālais lieces rādiuss samazinās, nodrošinot stingrāku maršrutu ap šķēršļiem.

Sadales tīkli bieži sākas ar 24 vai 48 šķiedru kabeļiem, rezervējot pusi no jaudas nākotnes izaugsmei. Tas novērš nepieciešamību uzstādīt papildu kabeļus, tīklam paplašinoties, kas izrādās daudz dārgāk nekā sākotnējās instalācijas pārpalikuma jaudas izmantošana.

Vidējs šķiedru skaits (48–144 šķiedras)

Šis diapazons ir labākā vieta lielākajai daļai komunālo pakalpojumu un telekomunikāciju lietojumprogrammu. Brīva cauruļu konstrukcija kļūst par standartu ar 6-12 šķiedrām katrā bufera caurulē. Balasta struktūra nodrošina izcilu hidroizolāciju un piedāvā elastīgākas uzstādīšanas metodes, padarot šo kabeļu veidu piemērotāku liela laiduma lietojumiem.

Vairāku{0}}cauruļu dizains nodrošina selektīvu piekļuvi šķiedrai, netraucējot visam kabelim. Tehniķi var atvērt vienu bufera cauruli savienošanai, atstājot citas neskartas. Šī modularitāte izrādās vērtīga pakāpeniska tīkla izvietošanai un padara problēmu novēršanu vienkāršāku.

Svars un diametrs palielinās proporcionāli šķiedru skaitam, tāpēc ir nepieciešams rūpīgi veikt laiduma aprēķinus. 144 šķiedru kabelis sver aptuveni trīs reizes vairāk nekā 24 šķiedru ekvivalents, būtiski ietekmējot noliekšanās un spriegojuma prasības.

Augsts šķiedrvielu skaits (144–288 šķiedras)

Atsevišķas apvalka konstrukcijas var ievietot līdz pat 288 šķiedrām gēla -pildītās caurulēs, lai gan šīm instalācijām nepieciešama rūpīga plānošana. Kabeļa diametrs sasniedz 16-20 mm, radot ievērojamu vēja slodzi. Tikai pārraides torņi un pastiprināti komunālo pakalpojumu stabi var atbalstīt šos kabeļus nozīmīgos laidumos.

Lentes šķiedras konstrukcija kļūst pievilcīga pie liela skaita. Divpadsmit-šķiedru lentes, kas sakrautas centrālajā caurulē, nodrošina 288 šķiedras ārkārtīgi kompaktā dizainā. Masveida saplūšana paātrina instalēšanu, kas ir svarīga, izvietojot simtiem šķiedru. Kompromiss-ir samazināta elastība un augstākas prasmju prasības savienošanas komandām.

Liela{0}}kabeļu skaita ir jēga maģistrālajos maršrutos un lielas-jaudas koridoriem, taču tie ir izšķērdīgi izplatīšanai. 40–60% izmaksu piemaksa salīdzinājumā ar 144 šķiedru alternatīvām sevi attaisno tikai tad, ja jaudas izmantošana piecu gadu laikā pārsniedz 60%.

Uzstādīšanas metodes apsvērumi

Tas, kā kabelis tiks uzstādīts, ietekmē vislabāko dizainu.

Tiešraides{0}}līnijas instalēšanas prasības

ADSS kabeli var uzstādīt, izmantojot strāvu{0}}līnijas metodes spriegumam pakļautā pārvades līnijā. Šī iespēja lielā mērā veicina ADSS ieviešanu, jo elektroapgādes uzņēmumi nevar atļauties vairāku-dienu pārtraukumus telekomunikāciju projektos.

Strādājot ar strāvu-, ir vajadzīgas visas-dielektriskās konstrukcijas-visas metāla sastāvdaļas rada nepieņemamus drošības riskus. Uzstādīšanas laikā kabelim jāatrodas drošā attālumā no strāvas vadītājiem. Ja līnijas spriegums ir 230 kV vai lielāks, uzstādīšanas laikā var būt nepieciešams iezemēt skriemeļus.

Montāžas brigādēm nepieciešama specializēta apmācība un aprīkojums. Bull riteņu spriegotāji ar pastāvīgu spriedzes uzraudzību novērš bojājumus vilkšanas laikā. Stiepļu sieta rokturi sadala vilkšanas spēku pa kabeļa aramīda stiprības elementiem, nesaspiežot ārējo apvalku. Šīs prasības palielina uzstādīšanas izmaksas par 15-25%, salīdzinot ar darbu bez sprieguma.

Antenas pret kanāliem

Lai gan ADSS galvenokārt apkalpo gaisa instalācijas, daži modeļi darbojas kanālu sistēmās. Flex-Span ADSS kabeļi ir paredzēti sadales elektropārvades līnijām, kā arī pazemes kanāliem. Pašnesošā struktūra-izrādījies kanālos nevajadzīga, taču visu-dielektriskā īpašība un izturīgā apvalka joprojām nodrošina vērtību.

Cauruļu uzstādīšana novērš UV iedarbību, ledus slodzi un vēja stresu. Tas ļauj izmantot vieglākas konstrukcijas ar zemākiem stiepes rādītājiem. Tas pats kabelis, kas paredzēts 400 pēdu gaisa laidumiem, var atbalstīt 2000 pēdu kanālu vilkšanu, jo lieces spriegums kļūst par primāro ierobežojumu, nevis stiepes slodzi.

Hibrīdie maršruti, kas pāriet no gaisa uz kanālu, saskaras ar unikālām problēmām. Kabelim ir jādarbojas abās vidēs, un parasti tam ir nepieciešamas antenas kvalitātes specifikācijas. Pārejas punkti rūpīgi jānoblīvē, lai novērstu ūdens infiltrāciju no pazemes sekcijām, kas migrē gaisa laidumos.

Modernizācija pret jaunu būvniecību

Jauna elektropārvades līnijas konstrukcija nodrošina optimālu ADSS izvietojumu. Projektētāji var norādīt piekares punktus zema elektriskā lauka zonās un nodrošināt atbilstošu attālumu no fāzes vadītājiem. Uzstādīšanai uz atbalsta konstrukcijām visizdevīgākā vieta ir salīdzinoši zema lauka sprieguma zona, ko var noteikt, izmantojot elektromagnētiskā lauka sprieguma aprēķināšanas programmas.

Modernizācijas instalācijas darbojas esošā torņa ģeometrijā. Tas bieži vien liek piekāpties. Piekares punkti var atrasties zem-optimālā elektriskā lauka zonās, un, lai to kompensētu, ir nepieciešamas uzlabotas apvalka specifikācijas. Ierobežota klīrensa dēļ var būt nepieciešami īsāki laidumi vai starpbalsti.

Esošo kabeļu pārklāšana nodrošina vēl vienu modernizācijas iespēju. Visiem kabeļiem jābūt cieši piesietiem pie kurjera un kabeļiem bez vaļīgiem kabeļiem visā laiduma garumā. Šī pieeja nodrošina ātru izvietošanu, bet ierobežo kabeļa izmēru un palielina vēja slodzi uz atbalsta konstrukcijām.

Konstrukcijas veida kompromisi{0}}

Iekšējā kabeļa arhitektūra rada atšķirīgus veiktspējas profilus.

Centrālās caurules dizains

Atsevišķas lielas caurules, kas satur visas šķiedras, ir piemērotas īsiem un vidējiem laidumiem labdabīgā vidē. Ražošanas vienkāršība samazina izmaksas par 10-15%, salīdzinot ar balasta alternatīvām. Centrālās caurules dizains nodrošina izcilu šķiedru aizsardzību kodolā, vienlaikus vienkāršojot piekļuvi laukam.

Šķiedru skaita ierobežojumi ir galvenais trūkums. Centrālās caurules konstrukcija kļūst nepraktiska, pārsniedzot 48-72 šķiedras diametra ierobežojumu dēļ. Dizains arī koncentrē visas šķiedras vienā vietā, kas nozīmē, ka jebkura caurules iespiešanās apdraud visu kabeli.

Ūdens bloķēšanai centrālās caurules konstrukcijās parasti tiek izmantots īpaši{0}}absorbējošs pulveris, nevis želeja. Tas samazina svaru, bet nodrošina mazāku šķiedru mobilitāti caurulē. Temperatūras -izplešanās un saraušanās var radīt lielāku šķiedru deformāciju, salīdzinot ar alternatīvām, kas pildītas ar želeju.

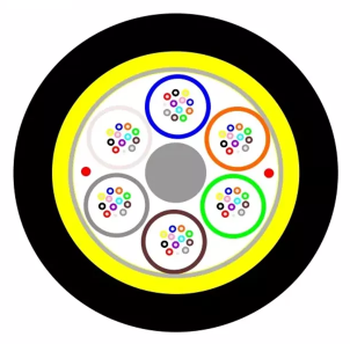

Balasta cauruļu konstrukcija

Sašķeltā struktūra nodrošina ūdensnecaurlaidīgu veiktspēju, un tai ir vairāk ieklāšanas metožu, jo lielāks šķiedras garums padara šo veidu piemērotāku liela izmēra-izlaiduma lietojumiem. Vairākas bufercaurules, kas spirālveidīgi savērptas ap centrālo stiprības elementu, sadala šķiedras pa kabeļa šķērsgriezumu{2}}.

Katra caurule satur 6-12 šķiedras gēlā, nodrošinot individuālu aizsardzību un ļaujot selektīvi piekļūt. Savienojuma modelis nodrošina kabeļa locīšanu un saliekšanu, nekoncentrējot stresu uz vienu šķiedru. Tas izrādās ļoti svarīgi gariem laidumiem, kuros vēja un temperatūras izmaiņu ietekmē ir ievērojama kustība.

Ražošanas sarežģītība un augstākas materiālu izmaksas palielina cenu par 15–20% ADSS šķiedru kabeļu projektiem ar savītu konstrukciju. Lielāks diametrs palielina vēja slodzi. Šīs sankcijas sevi attaisno tikai tad, ja uzstādīšanas apstākļi prasa izcilu veiktspēju, ko nodrošina balasta konstrukcija.

Lentes arhitektūra

Augsta-blīvuma šķiedru lentes-parasti 12 šķiedras, kas ir laminētas kopā-nodrošina kompaktus kabeļus ar augstu-šķiedru- skaitu. Cita versija sastāv no lielas centrālās caurules, kurā ir vairākas plakanas, plānas struktūras, ko sauc par šķiedru lentēm, ar 6 vai 12 šķiedrām, kas laminētas starp lentveida materiāla slāņiem.

Masveida saplūšana pārveido uzstādīšanas ekonomiju pie liela šķiedru skaita. Savienotāji var sapludināt 12 šķiedras vienlaicīgi, nevis atsevišķi, samazinot savienojuma laiku par 60-75%. Tam ir liela nozīme 288 šķiedru stumbriem, kur tradicionālā savienošana var ilgt vairākas dienas.

Lentu stingrība rada apstrādes problēmas. Minimālais lieces rādiuss palielinās, salīdzinot ar vaļīgām caurulēm. Tehniķiem ir nepieciešams specializēts lentes savienošanas aprīkojums un apmācība. Lauku iekārtas ar ierobežotiem tehniskajiem resursiem bieži izvairās no lentes kabeļiem, neskatoties uz to blīvuma priekšrocībām.

Aparatūras saderības prasības

Kabeļa izvēle ir tieši saistīta ar instalācijas aparatūras specifikācijām.

Stingrās{0}}beigas un apturēšanas aparatūra

Ar ADSS kabeli var izmantot spriegojuma veidu, ko izmanto strupceļos,{0}}kur kabelis beidzas vai maina virzienu, vai balstiekārtas tipa, kas notur tikai laiduma svaru ar spriegojumu, kas tiek pārnests caur nākamo laidumu. Spriegojuma aparatūrai precīzi jāatbilst kabeļa diametram un stiepes reitingam.

Izmantojot mazizmēra spriegošanas rokturus, rodas stresa koncentrācija, kas bojā aramīda pavedienus. Pārmērīgi lieli rokturi var nesaslēgties pareizi, radot kabeļa slīdēšanu. Ražotāji nodrošina saderības diagrammas, kurās norādīts, kura aparatūra darbojas ar kādiem kabeļu modeļiem, -atkāpjoties no šīm specifikācijām, garantijas anulē un rada drošības riskus.

Pieskares skava tiek izmantota kā kabeļa stiprinājuma aparatūra tikai laidumos, kas ir mazāki par 100 metriem, ja maiņas leņķis, gan horizontāls, gan vertikāls, ir mazāks par 15 grādiem. Pārsniedzot šos ierobežojumus, pilnībā nospriegoti kļūst obligāti. Tas ietekmē kabeļa izvēli maršrutiem ar biežu virziena maiņu.

Vibrācijas kontroles komponenti

Vēja -inducētā eoliskā vibrācija var būt faktors garākos laidumos, jo ADSS kabeļiem ir mazs svars, relatīvi augsts spriegums un maza pašsamortizācija. Pret-vibrācijas slāpētāji tiek piestiprināti pie piekares punktiem, lai absorbētu augstas-frekvences svārstības.

Amortizatora specifikācijām jāatbilst kabeļa diametram, svaram un laiduma parametriem. Nepareiza izmēra amortizatori vai nu nespēj kontrolēt vibrāciju, vai arī rada savu sprieguma koncentrāciju. Nepieciešamība pēc amortizatoriem palielina projekta izmaksām 150-300 ASV dolāru par laidumu, kas ir atkarīgs no kabeļa izvēles ilgstošam lietojumam.

Armatūras stieņi aizsargā kabeli, kur tiek piestiprināta aparatūra. Piederumus nedrīkst piestiprināt tieši pie kabeļa, bet gan virs stiegrojuma stieņiem, lai aizsargātu kabeli no elektriskiem un mehāniskiem bojājumiem. Stieņa garums un stingrība atšķiras atkarībā no kabeļa diametra, radot vēl vienu aparatūras saderības apsvērumu.

Jakas materiāla izvēles matrica ADSS kabeļiem

Papildus PE un AT apzīmējumiem jakas sastāvs atšķiras smalkos, bet svarīgos veidos.

Standarta polietilēns (PE)

Melnie PE savienojumi ar oglekļa slodzi nodrošina sākotnējo UV aizsardzību un mehānisko izturību. Šīs jakas iztur temperatūras diapazonu no -40 grādiem līdz +70 grādiem, vienlaikus izturot mitruma iekļūšanu. Materiālu izmaksas joprojām ir zemas, un ekstrūzijas īpašības nodrošina konsekventu ražošanu.

PE kļūst trausls pēc ilgstošas ​​UV iedarbības lielā augstumā vai tuksnesī{0}}. Piecus līdz septiņus gadus ilgas intensīvas saules gaismas sāk saraut polimēru ķēdes, izraisot virsmas plaisāšanu un iespējamu plaisāšanu. Mērenā klimatā zemākā augstumā kabeļi ar PE apvalku regulāri pārsniedz 25 gadu kalpošanas laiku.

Ķīmiskā izturība ir piemērota lielākajai daļai vidi. PE iztur skābo lietu un vispārēju rūpniecisko atmosfēras piesārņojumu. Naftas produktu, šķīdinātāju vai stipru bāzu iedarbība paātrina noārdīšanos, taču gaisa iekārtās šādi apstākļi rodas reti.

Pret-izsekošanas (AT) savienojumi

Uzstādīšanai augstsprieguma{0}}līnijās līdz 275 kV, pēc izvēles ir pieejama sliežu-izturīga apvalka, kas aizsargā pret sausu-joslas loka bojājumiem. AT sastāvos ir iekļautas vadošas pildvielas, kas novērš oglekļa izsekošanu, kas ir atbildīga par apvalka eroziju.

Materiālu līdzsvars izrādās kritisks. Pārāk liela vadītspēja rada noplūdes strāvas problēmas. Nepietiekama vadītspēja nespēj novērst izsekošanu. Ražotāji rūpīgi uzrauga savus sastāvus, jo nelielas pildvielas iepildīšanas atšķirības būtiski ietekmē veiktspēju.

AT apvalki maksā par 25-40% vairāk nekā standarta PE, taču tie novērš kļūmes, kas sabojā kabeļus. Ieguldījumu atdeve kļūst acīmredzama augstsprieguma lietojumos. Daži komunālie uzņēmumi nosaka AT apvalkus visās līnijās virs 66 kV neatkarīgi no aprēķinātā lauka sprieguma, uzskatot to par apdrošināšanu pret neparedzētiem apstākļiem.

Uzlaboti vides formulējumi

Specializētie savienojumi attiecas uz nišas lietojumiem. Piekrastes kabeļos tiek izmantoti sāls-izturīgi preparāti ar uzlabotu mitruma barjeru. Aukstā-klimata jakas saglabā elastību līdz -50 grādiem vai -60 grādiem, novēršot plaisāšanu arktiskajās ziemās. Tuksneša sastāvos ir iekļauti papildu UV stabilizatori ārkārtējai fotodegradācijas videi.

Šie īpašie savienojumi palielina kabeļu izmaksas par 15–30%, taču tie ir būtiski ekstrēmos apstākļos. Standarta PE jaka Persijas līča vasarās (55 grādu apkārtējā temperatūra, augstāka saules apkure) sabojājas 5-7 gadu laikā. Uzlabotie savienojumi pagarina to līdz 20-25 gadiem, attaisnojot to piemaksu.

Ugunsdrošības-(FR) varianti ir paredzēti instalācijām netālu no rūpnieciskām iekārtām vai ugunsgrēka{1}}bīstamās vietās. FR savienojumi paši-nodziest, kad aizdegšanās avoti tiek noņemti, novēršot kabeļa-nesto uguns izplatīšanos. Būvnormatīvu prasības dažkārt nosaka FR specifikācijas pat āra antenas kabeļiem.

Izmaksu{0}}veiktspējas optimizācijas stratēģijas

Lai līdzsvarotu specifikācijas ar budžeta ierobežojumiem, ir nepieciešama sistemātiska analīze.

Pārāk-Izmēru norādīšana salīdzinājumā ar pareizo-izmēru

Kārdinājums "nopirkt labāko" bieži vien rada nevajadzīgus izdevumus. Standarta ADSS kabeļi ir piemēroti laiduma garumam līdz 3500 pēdām ar dubultu apvalku, kas nodrošina papildu aizsardzību garākiem laidumiem un augstākām izturības prasībām. Taču, uzstādot pārraides-kabeļa 200 pēdu sadales diapazonu, tiek iztērēti 40–50% no budžeta.

Pareiza{0}}izmēra noteikšana nozīmē specifikāciju saskaņošanu ar faktiskajiem apstākļiem un saprātīgu rezervi. 500 -pēdu laidumam 35 kV vidē ir nepieciešams, iespējams, 4000{10}}mārciņu stiepes reitings. Norādot 12 000 mārciņu kabeli “nodrošināšanai nākotnē”, tiek palielinātas izmaksas bez priekšrocībām — stabi nevar atbalstīt garākus laidumus, un elektriskie apstākļi nemainīsies.

Konservatīvā inženierija iesaka 20–25% specifikācijas rezervi virs aprēķinātajām prasībām. Tas ir saistīts ar instalēšanas kļūdu, neparedzētu ielādi un ražošanas pielaidēm. Papildus šai robežai papildu izturība tikai palielina svaru un izmaksas.

Dzīves-cikla izmaksu analīze

Sākotnējās kabeļa izmaksas veido tikai 30–40% no kopējām uzstādītajām izmaksām, ieskaitot darbaspēku, aparatūru un aprīkojumu. Nav jēgas izvēlēties lētāku kabeli, lai ietaupītu USD 5000, ja tas ir jānomaina 12 gados, salīdzinot ar 25 gadiem, lai iegūtu labākas alternatīvas.

Tipiskais ADSS kabeļa kalpošanas laiks parasti ir no 25 līdz 30 gadiem atkarībā no vides apstākļiem un pareizas uzstādīšanas. Aizstāšanas izmaksu neto pašreizējās vērtības aprēķināšana maina ekonomisko vienādojumu. Kabelis, kas maksā par 30% vairāk ar divreiz ilgāku kalpošanas laiku, nodrošina par 40% zemākas darbības cikla izmaksas.

Piekļuve apkopei būtiski ietekmē ekonomiku. Ilgi-uzstādīšanas pa upēm, lielceļiem vai sarežģītā reljefā remontu padara dārgu. Sākotnēji tērējot vairāk par izturīgiem kabeļiem, kuriem nepieciešama mazāka apkope, tiek optimizētas kopējās īpašuma izmaksas.

Apjoms un projekta laiks

ADSS minimālais pasūtījumu daudzums parasti sākas no 4 kilometriem, piegādes laiks ir 7 dienas maziem pasūtījumiem un 10–20 dienas, ja daudzums pārsniedz 100 kilometrus. Apvienojot pirkumus, pasūtījumiem virs 50 kilometriem tiek piešķirtas apjoma atlaides 15-25% apmērā.

Projekta laiks ietekmē cenas. Kabeļu ražotāji veic ražošanas kampaņas konkrētiem dizainparaugiem. Pasūtīšana šo kampaņu laikā samazina izmaksas par 10-15%, salīdzinot ar pasūtījuma ražošanas sērijām. Arī kampaņas produktu izpildes laiks saīsinās no 8–12 nedēļām līdz 4–6 nedēļām.

Standartizējot mazāku veidu kabeļus visā komunālajā tīklā, tiek nodrošināta labāka krājumu pārvaldība un tehniķu apmācība. Lai gan katrai iekārtai var būt nedaudz atšķirīgas optimālās specifikācijas, trīs līdz četru standarta dizainu izmantošana vienkāršo loģistiku un samazina kopējās programmas izmaksas.

Uzstādīšanas scenārija lēmumu koki

Dažādiem lietojumiem ir nepieciešamas atšķirīgas atlases pieejas.

Pilsētu sadales tīkli

Pilsētas izplatību raksturo īsi laidumi (150-350 pēdas), mērens spriegums (12–35 kV) un blīva infrastruktūra. Viena jaka dizains ar 48-72 šķiedrām atbilst lielākajai daļai prasību. Pietiek ar PE apvalkiem, ja vien nav piekrastes vai rūpnieciska piesārņojuma.

Pilsētas instalācijas saskaras ar unikāliem izaicinājumiem. Daudzi stiprinājuma punkti rada lielākas prasības piekares aparatūrai. Koki un ēkas rada klīrensa ierobežojumus. Estētiskie apsvērumi dažkārt liek izvēlēties mazāka diametra kabeļus pat tad, ja tas nav nepieciešams no tehniskā viedokļa.

Prasībās par atļaujām pašvaldībās bieži ir norādīti liesmu{0}}aizturoši materiāli. Tas palielina kabeļa izmaksas par 10-15%, taču izrādās, ka tas nav apspriežams. Vietējie kodi ignorē tehnisko optimizāciju, liekot izvēlēties saderīgus produktus neatkarīgi no veiktspējas kompromisiem.

Platjoslas izvietošana laukos

Telekomunikāciju tīklu straujā paplašināšanās, ko veicina mobilo datu patēriņa pieaugums un 5G tehnoloģijas ieviešana, ir ievērojami palielinājusi pieprasījumu pēc ADSS kabeļiem, kas ir ideāli piemēroti instalācijām pilsētās un laukos, jo spēj izturēt skarbos vides apstākļus. Izvietojumi laukos uzsver garus laidumus, mazāku šķiedru skaitu un minimālu piekļuvi apkopei.

600{3}}1200 pēdu attālumi starp stabiem samazina infrastruktūras izmaksas mazapdzīvotās vietās. Divkāršās-kabeļa kabeļi ar 6000-10000 mārciņu stiepes rādītājiem ir piemēroti šiem attālumiem. Pilnīgi dielektriskā īpašība ļauj uzstādīt esošās elektropārvades līnijās bez lielām modifikācijām.

Šķiedru skaits 24-48 atbilst lauku blīvumam, bet puse ir rezervēta izaugsmei. Uzsvars tiek novirzīts no jaudas uz šķiedru sasniedzamību uz nepietiekami apkalpotām vietām, kas ir svarīgākas par blīvuma palielināšanu. Izturīgi ADSS šķiedru kabeļi, kas darbojas ar minimālu apkopi 25+ gadus, optimizē ekonomiku, kur tehniķu nosūtīšana maksā 500–800 $ par braucienu.

Pārvades līniju sakaru sistēmas

Augstsprieguma{0}}pārvades līnijās tiek izmantoti ADSS kabeļi, jo to nemetāla konstrukcija nodrošina imunitāti pret EMI un ļauj uzstādīt augstsprieguma{2}}vadītāju tuvumā. Komunālo pakalpojumu uzņēmumi izvieto tos SCADA, aizsardzības pārsūtīšanai un operatīvajiem sakariem.

Uzticamība atsver izmaksas pārraides lietojumos. Sistēmas kļūmes apdraud tīkla stabilitāti un rada miljoniem zaudētu ieņēmumu. AT apvalkotie kabeļi kļūst par standartu neatkarīgi no aprēķinātā lauka sprieguma. Divkārša dublēšana šķiedru ceļos nodrošina, ka komunikācija pārdzīvo kabeļa bojājumus.

Šķiedru skaits parasti svārstās no 24-96, kas atbalsta vairākas lietojumprogrammas. Atsevišķi šķiedru pāri nodrošina aizsardzību (augstākā prioritāte), SCADA (vidēja prioritāte) un tālruņa/datu (zemākā prioritāte). Šī segregācija neļauj zemākas prioritātes trafikam traucēt kritiskos aizsardzības signālus.

Atjaunojamās enerģijas integrācija

Vēja un saules enerģijas projektiem ir nepieciešami gaisa šķiedru savienojumi paaugstinātā pārvades līniju augstumā. Saules enerģijas parkiem un vēja iekārtām ir nepieciešama spēcīga saziņa uzraudzībai, kontrolei un ieņēmumu mērīšanai.

Vides galējības izaicina kabeļa izvēli. Tuksneša saules enerģijas iekārtas saskaras ar ārkārtēju UV iedarbību un temperatūras svārstībām. Jūras vējš saskaras ar sāls smidzināšanu un stipru vēju. Kalnu vēja parki nodarbojas ar ledus iekraušanu un zibens iedarbību.

Moduļu dizains, kas ļauj paplašināt lauku, ir piemērots atjaunojamiem projektiem. Sākotnējās instalācijās var izmantot 48 šķiedras ar spēju pievienot ķēdes, paplašinoties iekārtai. Atjaunojamo energoresursu projektu 25 gadu plānošanas periods labi atbilst ADSS kalpošanas laikam, amortizējot kabeļu izmaksas visā objekta kalpošanas laikā.

Biežākās atlases kļūdas un kā no tām izvairīties

Pat pieredzējuši inženieri pieļauj novēršamas kļūdas.

Kosmosa potenciāla aprēķinu ignorēšana

Daudzas kļūmes rodas, pieņemot, ka tikai sprieguma vērtība nosaka apvalka prasības. Lai izvairītos no augstiem lauka spriegumiem, kas rodas fāzes vadu tuvumā, pirms izvēlaties, kur kabelis tiks uzstādīts uz torņiem, rūpīgi jāapsver ADSS kabeļa novietojums.

Telpas potenciāls-sprieguma starpība starp kabeli un zemi-atšķiras atkarībā no novietojuma uz torņa un krasi mainās atkarībā no mitruma apstākļiem. Kabelim, kas novietots fāzes vadu tuvumā, 220 kV līnijā var būt 30 kV telpas potenciāls, savukārt pareizais novietojums to samazina līdz 12 kV.

Elektromagnētiskā lauka aprēķināšanas programmatūras izmantošana maksā 500–2000 USD, bet novērš kļūmes, kuru avārijas remonts un nomaiņa izmaksā desmitiem tūkstošu. Analīze aizņem 2-3 stundas katram torņa tipam un sniedz galīgus izvietojuma norādījumus, kas informē gan kabeļa izvēli, gan uzstādīšanas specifikācijas.

Ledus un vēja slodzes nenovērtēšana

Kabeļiem jābūt konstruētiem vissliktākajā{0}} temperatūras, ledus slodzes un vēja kombinācijas gadījumā. Izmantojot vidējos apstākļus, nevis 50{3}}gadus, sliktākais{4}}gadījums, rada sistemātisku nepietiekamu dizainu. Laitums, kas izskatās atbilstošs 0,25 collas ledus, neizdodas 0,75 collas.

Laikapstākļu dati no lidostām un meteoroloģiskām stacijām sniedz vēsturiskas galējības. Ledus slodze krasi mainās atkarībā no augstuma-kalnu instalācijas var redzēt 2–3 collas radiāla ledus, savukārt ielejas, kas atrodas 10 jūdžu attālumā, reti pārsniedz 0,5 collas. Vietējo komunālo pakalpojumu pieredze sniedz vērtīgus norādījumus, kas pārsniedz standarta laikapstākļu datus.

Mehānisko specifikāciju drošības koeficientiem ir jāsasniedz 2,5-3,0 x aprēķinātās slodzes. Tas ir saistīts ar ledus virs laikapstākļu prognozēm, kombinēto slodzes notikumu (ledus un vēja) un ar vecumu saistītu spēka samazināšanos. Kabeļi, kas neatbilst mehāniskajām prasībām, parasti to dara ekstremālos laikapstākļos 5–15 gadus pēc uzstādīšanas.

Ņemot vērā nākotnes paplašināšanas vajadzības

Tīkli attīstās. Izvēloties kabeli, pamatojoties tikai uz tūlītējām vajadzībām, bieži vien ir jāpalielina jauda 5–7 gadu laikā. Otrā kabeļa uzstādīšana par vienu šķiedru maksā 3–5 reizes vairāk nekā adekvāta sākotnējā kabeļa uzstādīšana.

Saprātīga šķiedru skaita plānošana palielina 50–100% jaudas rezervi 10 gadu perspektīvā. Tīklam, kam nepieciešamas 24 šķiedras, sākotnēji vajadzētu izvietot 48–72. Papildu šķiedru pieauguma izmaksas ir tikai 30–40%, vienlaikus nodrošinot divkāršu līdz trīskāršu jaudu.

Cauruļu instalācijas atvieglo turpmāko palielināšanu, bet gaisa instalācijas būtībā bloķē jaudu. Kad laidums ir ielādēts ar aparatūru un kabeli, cita kabeļa pievienošanai ir nepieciešama gandrīz pilnīga atkārtota instalēšana. Otrais kabelis traucē pirmajam, dubulto vēja slodzi un apgrūtina apkopi.

Bieži uzdotie jautājumi

Kā noteikt instalācijas maksimālo laiduma garumu?

Maksimālais laidums ir atkarīgs no kabeļa stiepes izturības, pieļaujamās noliekšanās un vides slodzes. Sāciet ar ražotāja laiduma diagrammām, kas atbilst jūsu kabeļa reitingam un paredzamajām ledus/vēja slodzēm. Ja laidumi pārsniedz standarta tabulas, izmantojiet profesionālu aprēķinu programmatūru, kas modelē kontakttīklu līknes vissliktākajā-noslodzes gadījumā. Lielākā daļa utilītu ierobežo ADSS laidumus līdz 1200 pēdām kā praktisko maksimumu neatkarīgi no kabeļa stipruma, jo garāki laidumi rada klīrensu un vibrācijas problēmas, kas kompensē izmaksu ietaupījumu.

Vai es varu izmantot vienu un to pašu ADSS kabeli gan 69 kV, gan 230 kV instalācijām?

Tehniski jā, bet ekonomiski maz jēgas. Izmantojot AT-apvalku ADSS šķiedras kabeli, kas paredzēts 230 kV 69 kV līnijām, tērē 25-40% no jūsu budžeta nevajadzīgām apvalka specifikācijām. Tā vietā standartizējiet divus kabeļu veidus: PE-apvalku instalācijām zem 110 kV un AT apvalku 110 kV un augstākiem. Tas nodrošina atbilstošu aizsardzību, vienlaikus optimizējot izmaksas visā tīklā.

Kāda ir praktiskā atšķirība starp želejas-pildījumu un sauso kodolu?

Ar želeju-pildītās bufera tūbiņas izmanto vazelīnu, lai bloķētu ūdens iekļūšanu un nodrošinātu šķiedru mobilitāti caurulē. Tas labi darbojas iekārtās ar ekstremālām temperatūrām vai vietās, kur pastāv ūdens infiltrācijas risks. Sausā serdeņa dizainā tiek izmantotas ūdens-bloķējošas lentes vai pulveri, kas samazina svaru par 8-12% un vienkāršo apstrādi. Izvēlieties gēlu-, kas pildīts skarbām vidēm un gariem laidumiem, kur ir svarīga šķiedru kustība; izvēlieties sauso serdi labdabīgiem apstākļiem un svara jutīgām instalācijām, kur stabu slodze kļūst par ierobežojumu.

Vai ADSS kabelī ir jānorāda viena{0}}moda vai daudzmodu šķiedras?

Viena{0}}režīma šķiedras atbalsta garākus attālumus un lielāku joslas platumu, padarot tās par standartu gandrīz visiem ārējiem iekārtu lietojumiem. Daudzmodu šķiedras maksā nedaudz mazāk, taču ierobežo pārraidi līdz 550 metriem ar ātrumu 10 Gb/s vai 1-2 kilometriem ar mazāku ātrumu. Vienreizējais režīms nodrošina daudz labāku ilgtermiņa vērtību un elastību nākotnes tehnoloģiju jauninājumiem, ja vien ēkas netiek savienotas vienā universitātes pilsētiņā.

ADSS kabeļu tirgus prognozētais pieaugums no USD 1,42 miljardiem 2024. gadā līdz USD 2,8{5}}3,1 miljardam līdz 2033. gadam, liecina par šīs tehnoloģijas pierādīto efektivitāti. Panākumus nodrošina nevis “labākā” ADSS šķiedras kabeļa izvēle, bet gan specifikāciju atbilstība faktiskajiem uzstādīšanas apstākļiem — sprieguma vide, laiduma prasības, klimata faktori un tīkla arhitektūra – viss ir vienāds, izvēloties optimālo izvēli.
