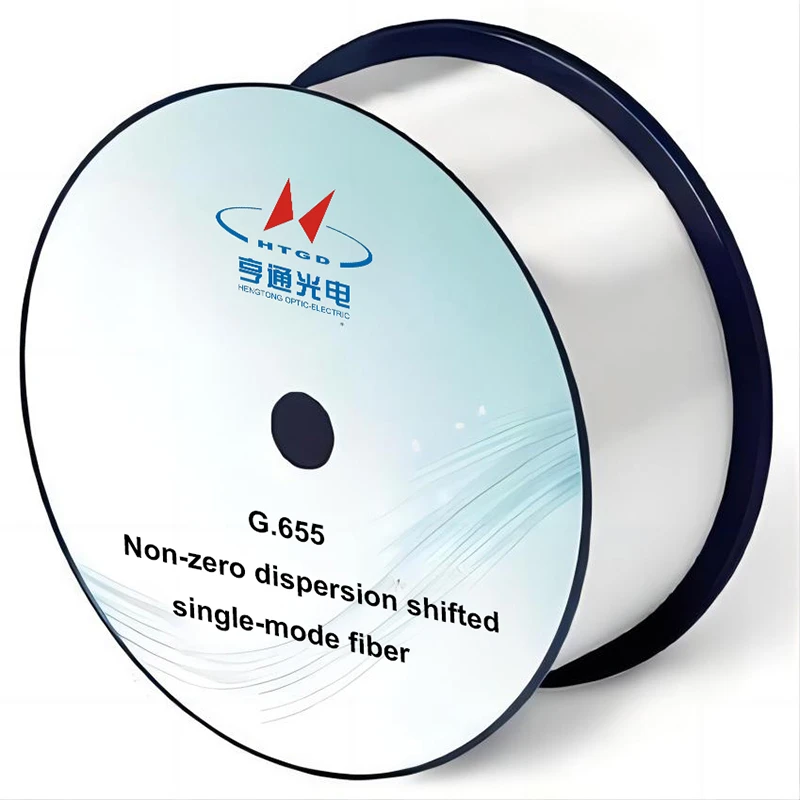

G.655 Nenulles dispersijas nobīdīta vienmoda šķiedra
Produkta veiktspēja
Atbilst pārraides prasībām C-joslas (1530nm{2}}nm) un L-joslas (1565nm{5}}nm) un daudzkanālu blīvās viļņa garuma dalīšanas multipleksēšanas (DWDM) sistēmām.
Zems vājināšanās, dispersijas un nulles dispersijas slīpums atbilst ātrgaitas pārraides prasībām.
Precīza veidnes lauka diametra (MFD) raksturlielumi nodrošina zemus savienojuma zudumus un labu savietojamību
Lietojumprogrammu scenāriji
Izvēles optiskā šķiedra tālsatiksmes, lielas ietilpības blīvās viļņa garuma dalīšanas multipleksēšanas (DWDM) optisko šķiedru sakaru sistēmām ar ātrumu virs 10 Gbit/s.
Produkta specifikācija
|
Raksturlielumi |
Nosacījumi |
Vienības |
Norādītās vērtības |
|
Optiskās īpašības |
|||
|
Vājināšanās |
1550 nm |
dB/km |
Mazāks vai vienāds ar 0.22 |
|
1625 nm |
dB/km |
Mazāks vai vienāds ar 0.24 |
|
|
Relatīvā viļņa garuma vājināšanās izmaiņas |
1550nm VS. 1525-1575 min |
dB/km |
Mazāks vai vienāds ar 0.02 |
|
Nulles dispersijas viļņa garums (λ0) |
- |
Nm |
Mazāks vai vienāds ar 1520 |
|
Nulles dispersijas slīpums |
- |
PS/NM2·KM |
Mazāks par vai vienāds ar 0.084 |
|
Izkliede viļņu garuma diapazonā |
1530-1565NM |
ps/nm·km |
2.0-6.0 |
|
1565-1625NM |
PS/NM�% B7KM |
4.5-11.2 |
|
|
Pmd |
- |
PS/√km |
Mazāks vai vienāds ar 0.2 |
|
Kabeļa nogriešanas viļņa garums(λCc) |
- |
Nm |
Mazāks vai vienāds ar 1450 |
|
Režīma lauka diametrs (MFD) |
1550 min |
μm |
9.6±0.5 |
|
Vājināšanās pārtraukums |
1550 min |
Db |
Mazāks vai vienāds ar 0.05 |
|
Ģeometriskie raksturlielumi |
|||
|
Apšuvuma diametrs |
μm |
125±0.7 |
|
|
Apšuvuma necirkularitāte |
% |
Mazāks vai vienāds ar 1.0 |
|
|
Serdes apšuvuma koncentriskuma kļūda |
μm |
Mazāks vai vienāds ar 0.6 |
|
|
Pārklājuma diametrs |
μm |
242±7 |
|
|
Pārklājuma un apšuvuma koncentriskuma kļūda |
μm |
Mazāks vai vienāds ar 12 |
|
|
Izliekums (rādiuss) |
m |
Lielāks par vai vienāds ar 4 |
|
|
Vides raksturlielumi 1550nm un 1625nm |
|||
|
Temperatūras atkarības izraisīta vājināšanās |
-60 grāds līdz +85 grāds |
dB/km |
Mazāks vai vienāds ar 0.05 |
|
Mitrā siltuma atkarības izraisīta vājināšanās |
85 grādi un 85% RH, 30 dienas |
dB/km |
Mazāks vai vienāds ar 0.05 |
|
Watersoak atkarības izraisīta vājināšanās |
23 grādi, 30 dienas |
dB/km |
Mazāks vai vienāds ar 0.05 |
|
Sausa siltuma izraisīta vājināšanās |
85 grādi, 30 dienas |
dB/km |
Mazāks vai vienāds ar 0.05 |
|
Mehāniskās īpašības |
|||
|
Sprieguma skrīnings |
- |
GPa |
0.69 |
|
- |
KPSI |
100 |
|
|
Pārklājuma sloksnes spēks |
maksimālais spēks |
N |
1.3-8.9 |
|
tipisks vidējais spēks |
N |
1.0-5.0 |
|
|
Stiepes izturība |
Vēbera varbūtība 50% |
GPa |
Lielāks vai vienāds ar 4.00 |
|
Vēbera varbūtība 15% |
GPa |
Lielāks vai vienāds ar 3,20 |
|
|
Dinamiskā noguruma parametrs (nd) |
- |
- |
Lielāks vai vienāds ar 20 |
|
Makrolīkuma izraisīta vājināšanās |
|||
|
Ø30 mm × 100 |
1550 nm |
Db |
Mazāks vai vienāds ar 0.05 |
|
1625 nm |
Db |
Mazāks vai vienāds ar 0.05 |
|
|
Ø16 mm × 1 |
1550 nm |
Db |
Mazāks vai vienāds ar 0.5 |
|
1625 nm |
dB |
Mazāks vai vienāds ar 0.5 |
|
