Pazemes kabeļu ieguldīšana optisko šķiedru tīkliem nav tikai kabeļa ievietošana tranšejā. Trasei, kabeļu konstrukcijai, kanālu sistēmai, vilkšanas plānam, apbedīšanas prasībām, piekļuves punktiem un pieņemšanas pārbaudēm ir jādarbojas kopā. Kabelis, kas ir piemērots tiešai aprakšanai, var būt nevajadzīgi smags aizsargātā kanāla maršrutā, savukārt kabeļa kabelim, kas labi darbojas kontrolētā cauruļvadu sistēmā, var nebūt mehāniskās aizsardzības, kas nepieciešama tiešai saskarei ar augsni.

Šajā rokasgrāmatā galvenā uzmanība ir pievērsta pazemes optiskās šķiedras un telekomunikāciju kabeļu uzstādīšanai. Strāvas kabeļos tiek izmantotas dažas no tām pašām civilās būvniecības metodēm, taču to elektriskā slodze, savienošana un termiskais dizains ievieš papildu prasības, kas ir ārpus šī panta darbības jomas.

Produkta{0}}līmeņa pārskatu par kabeļu konstrukcijām, kas paredzētas apraktiem maršrutiem, skatiet Hengtong'spazemes optisko šķiedru kabeļu klāsts.

Kas ir pazemes kabeļu ieguldīšana?

Pazemes kabeļu ieguldīšana ir kabeļu sistēmas ierīkošana zem gatavā zemes līmeņa pa plānoto maršrutu. Atkarībā no projekta kabeli var ievietot tieši sagatavotā augsnē, izvilkt cauri kanāliem vai mikrovadiem, uzstādīt inženierijas tranšejā vai tunelī vai novadīt zem šķēršļa, izmantojot beztranšeju metodi.

Visa sistēma parasti ietver vairāk nekā kabeli. Tas var ietvert arī kanālus, rokturus vai kameras, savienojuma aizdares, brīdinājuma lentes, marķierus, mehānisko aizsardzību, vilkšanas virves, maršruta ierakstus un gala punktus. Šīs detaļas nosaka, cik viegli tīklu vēlāk var uzstādīt, pārbaudīt, salabot un paplašināt.

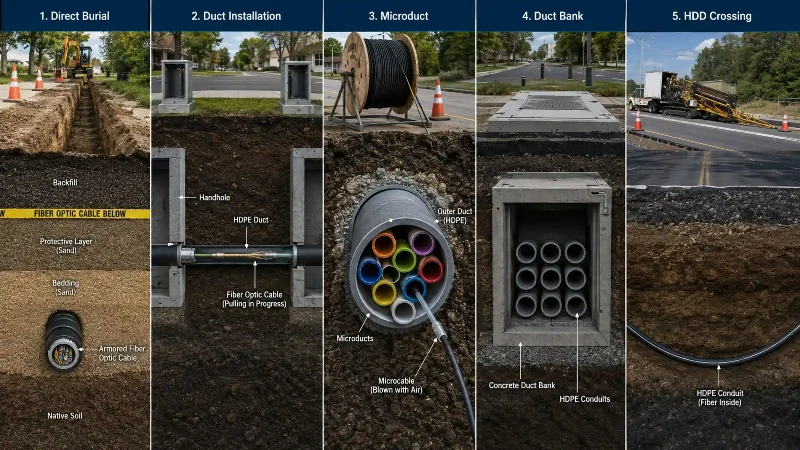

Galvenās pazemes optisko šķiedru kabeļu ieklāšanas metodes

Tiešā apbedīšana

Tiešā apbedīšana novieto kabeli sagatavotā tranšejā bez nepārtrauktas aizsargcaurules visā trasē. Bieži vien tas ir praktiski uz atklātas zemes, kur rakšana ir vienkārša un kabeļu nomaiņa nākotnē nav bieža.

Kabeļa konstrukcijai šajā metodē ir lielāka nozīme, jo kabelis ir pakļauts augsnes spiedienam, mitrumam, iespējamai grauzēju darbībai un nejaušai izrakšanai. Ūdens-bloķējošie elementi, izturīgs ārējais apvalks, piemērota stiepes izturība un nepieciešamā bruņa vai cita mehāniskā aizsardzība ir jāizvēlas atbilstoši faktiskajiem vietas apstākļiem. PašreizējaisITU-T L.101 ieteikums tieši ieraktiem optiskās šķiedras kabeļiempievēršas mehāniskajām, vides un konstrukcijas prasībām šim lietojumam.

Hengtong arī uztur īpašutiešu-apglabāt optisko šķiedru kabelikategorija maršrutiem, kur pašam kabelim jānodrošina augstāks pazemes aizsardzības līmenis.

Cauruļu vai cauruļvadu uzstādīšana

Cauruļvada uzstādīšanā vispirms tiek ierīkota civilā infrastruktūra un pēc tam kabelis tiek izvilkts, stumts vai izpūsts caur to. Caurules atdala kabeli no apkārtējās augsnes un var ievērojami atvieglot turpmāku nomaiņu vai tīkla paplašināšanu.

Kompromiss-ir tāds, ka kabeļa vilkšana kļūst par dizaina problēmu. Kanāla iekšējais diametrs, kabeļa ārējais diametrs, trases garums, līkuma ģeometrija, kameras atstatums, vilkšanas spriegums, sānu sienas spiediens un smērvielu savietojamība ietekmē to, vai kabeli var uzstādīt bez bojājumiem.

Pirms vilkšanas brigādes parasti izstiepj kanālu, izlaiž cauri serdei, lai apstiprinātu tīru iekšējo diametru, notīra kanālu, pārbauda vilkšanas virvi un pārbauda, ​​vai kamerās un kanālu ieejās nav asām malām. Attiecībā uz aizsargātiem maršrutiem, kur šī pieeja ir vēlama, pārskatiet pieejamoskanālu optiskās šķiedras kabeliskonstrukcijas.

Mikrovadu un gaisa{0}}uzstādīšana

Mikrovadu sistēmas tiek plaši izmantotas vietās, kur operatori vēlas augstu šķiedru blīvumu un praktisku jaunināšanas ceļu. Tā vietā, lai izvilktu vienu lielu kabeli caur tradicionālo kanālu, mazākus kabeļus vai mikrokabeļus var ievietot speciālos mikrovados, bieži izmantojot gaisa -padeves aprīkojumu.

Šis izkārtojums var samazināt spēku, kas tiek pielikts kabelim lielos attālumos, un ļauj vēlāk uzstādīt papildu jaudu, ja ir pieejami rezerves mikrovadi. Kanāla trase joprojām ir rūpīgi jāsagatavo, un izvēlētajam kabelim jābūt izstrādātam paredzētajai pūšanas vai stumšanas metodei.

Inženierijas tranšejas, kanālu malas un komunālie koridori

Industriālās pilsētiņas, transporta objekti un liela{0}}blīvuma telekomunikāciju maršruti var novietot vairākus kanālus kontrolētā tranšejā vai betona kanālu krastā. Šīs sistēmas ir noderīgas, ja daudzām shēmām ir jābūt kopīgām koridorā un ja piekļuvei apkopei, maršruta organizācijai un nākotnes jaudai ir liela vērtība.

Civilajā projektā ir jārezervē praktiska piekļuve kamerām un jāizvairās no līkumu sekvenču veidošanas, kas nevajadzīgi apgrūtina kabeļa uzstādīšanu. Rezerves kanāli ir visnoderīgākie, ja tie paliek aizzīmogoti, identificēti un dokumentēti turpmākai lietošanai.

Beztranšeju krustojumi un horizontālā virziena urbšana

Atklāta rakšana var būt nepieņemama zem lielceļiem, dzelzceļiem, ūdensceļiem, labiekārtotām teritorijām vai pārslogotās infrastruktūras. Beztranšeju metodes izveido urbumu zem šķēršļa, lai varētu ierīkot kanālu vai citu pazemes celiņu ar mazākiem virsmas traucējumiem.

ITU-T L.152apraksta pazemes telekomunikāciju infrastruktūras paņēmienus bez tranšejām un situācijas, kurās nav piemērotas{0}}rakšanas metodes. Krustojums joprojām jāprojektē, ņemot vērā urbuma ģeometriju, kanāla caurlaidību, ieejas un izejas leņķus, vilkšanas apstākļus un nepieciešamo piekļuvi abās šķēršļa pusēs.

Pazemes kabeļu ieguldīšanas metožu salīdzinājums

Kā izvēlēties pareizo pazemes kabeļa ieguldīšanas metodi

Noderīgs lēmums sākas ar maršrutu, nevis katalogu. Pirms kabeļa konstrukcijas izvēles sadaliet maršrutu posmos un nosakiet apstākļus, kas mainās no vienas sadaļas uz nākamo.

Sāciet ar Route Access

Atklāta nomale, lauksaimniecības zeme, pabeigta pilsētas iela un dzelzceļa pārbrauktuve nedrīkst automātiski saņemt vienu un to pašu uzstādīšanas metodi. Pajautājiet, cik grūti būtu atjaunot maršrutu pēc pieciem vai desmit gadiem. Vietās, kur atkārtota rakšana varētu radīt traucējumus, cauruļvadu sistēma vai rezerves ceļš var attaisnot augstākas sākotnējās civilās izmaksas.

Identificējiet mehānisko un vides iedarbību

Tiešais-kabelis var saskarties ar augsnes spiedienu, akmeņiem, gruntsūdeņiem, grauzējiem un turpmākiem izrakumiem. Kanāla kabelis ir labāk izolēts no dažiem no šiem apdraudējumiem, taču uzstādīšanas laikā var rasties lielāks vilkšanas spriegums. Ķīmiskā iedarbība, ūdens iekļūšana, temperatūras diapazons un paredzamā apstrāde ir jāieraksta kabeļa specifikācijā, nevis jāatstāj kā pieņēmumi.

Ja tiek apsvērtas bruņas, pareizā izvēle ir atkarīga no faktiskā apdraudējuma un kabeļa konstrukcijas. Hengtonga ceļvedisizvēloties bruņu optisko šķiedru kabelinodrošina papildu konstrukcijas{0}}līmeņa kontekstu.

Plāns jaudas palielināšanai

Ja nākotnes šķiedru skaits nav skaidrs, rezerves kanāli vai mikrovadi var būt vērtīgāki, nekā vienkārši uzstādīt lielāko pieejamo kabeli pirmajā dienā. Paplašināšanas stratēģija ietekmē kameras izmēru, ceļa daudzumu, vilkšanas piekļuvi un dokumentāciju.

Atdaliet standarta prasības no inženiertehniskajām preferencēm

Vietējās varas iestādes, ceļu īpašnieki, dzelzceļu operatori, komunālie uzņēmumi un projektu īpašnieki var noteikt dažādas civilās prasības. Nozares ieteikumi ir noderīgas dizaina atsauces, taču tie neaizstāj reglamentējošo atļauju, vietējo kodu, maršruta īpašnieka prasību vai projekta specifikāciju.

Piekļuves tīkliem,ITU-T L.150/L.35sniedz norādījumus par uzstādīšanas metodiku, tostarp kanālu un tieši ieraktu optiskās šķiedras kabeli. Pēc tam faktiskajam vilkšanas spriegumam, lieces rādiusam un vadāmības ierobežojumiem ir jāizmanto kabeļa -specifiskie ražotāja dati.

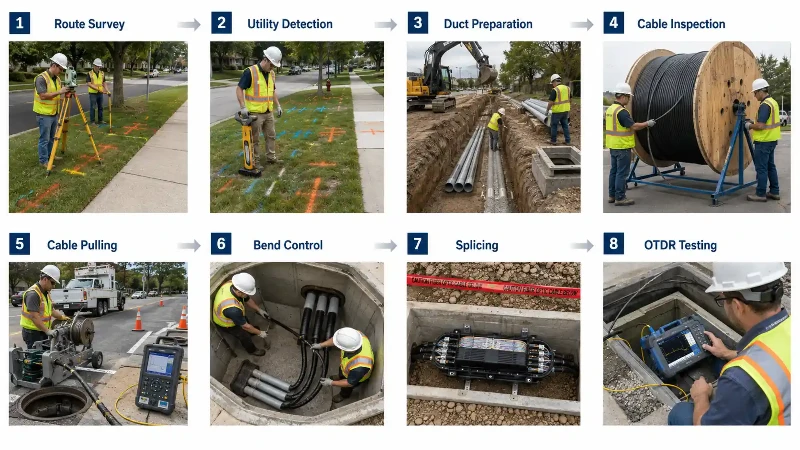

Pazemes kabeļu ievilkšanas procedūra soli pa solim

1. darbība: apsekojiet un segmentējiet maršrutu

Atzīmējiet sākuma punktu, beigu punktu, plānotās savienojuma vietas, ceļu vai dzelzceļa krustojumus, virsmas stāvokļa izmaiņas, esošās kameras un iespējamos konfliktus. Maršruta savlaicīga segmentēšana atvieglo dažādu būvniecības metožu izvēli, ja apstākļi mainās, nevis piespiež vienu metodi visā projektā.

2. darbība. Atrodiet esošās pazemes utilītas

Komunālo pakalpojumu ieraksti ir sākumpunkts, nevis precīzas lauka atrašanās vietas pierādījums. Esošā elektroenerģijas, gāzes, ūdens, kanalizācijas un telekomunikāciju infrastruktūra jāizvieto, izmantojot vietējās pašvaldības un projekta drošības plānā noteiktās metodes.

Amerikas Savienotajās ValstīsOSHA 29 CFR 1926.651prasa pirms rakšanas identificēt pazemes iekārtas un noteikt to precīzu atrašanās vietu ar drošiem un pieņemamiem līdzekļiem, tuvojoties rakšanas darbiem. Citām valstīm ir savas rakšanas un lietderības{1}}atrašanās vietas prasības.

3. darbība: apstipriniet kabeļa konstrukcijas un uzstādīšanas ierobežojumus

Pirms būvdarbu pabeigšanas apstipriniet kabeļa ārējo diametru, masu, stiepes koeficientu, minimālo lieces rādiusu, pieļaujamo vilkšanas metodi, vides novērtējumu, bruņu konstrukciju, kur piemērojams, trumuļa garumu un savienojuma plānu. Ja maršruts ietver gan tiešās-ieraktās, gan kanāla daļas, pārbaudiet, vai izvēlētā kabeļa konstrukcija ir piemērota abiem, vai norādiet atsevišķus kabeļu veidus, ja tas ir pamatoti.

4. darbība: izrakt tranšeju vai uzstādīt kanālu sistēmu

Tranšejas izmēriem un seguma dziļumam jāatbilst reglamentējošajām projekta prasībām. Maršrutā jānodrošina pietiekami daudz darba vietas kabeļu vai kanālu izvietojumam, aizsargmateriāliem un drošai rakšanas praksei.

Kanālu izbūvei pārbaudiet nepārtrauktību starp kamerām un turiet kanālu galus aizvērtus līdz uzstādīšanas darbu sākumam, lai augsne, ūdens un būvgruži neradītu novēršamas vilkšanas problēmas.

5. solis: sagatavojiet tranšeju vai kanālu

Tiešai aprakšanai noņemiet asus akmeņus un priekšmetus, kas var radīt punktveida slodzi uz kabeļa. Uzstādiet norādīto pakaišu un aizsardzības sistēmu, pirms kabelis ieiet tranšejā.

Cauruļvadu trasēm sagatavošana parasti ietver stieņu, stieņu pārbaudi, tīrīšanu vai slaucīšanu, vilkšanas virves pārbaudi un kanālu ieeju pārbaudi. Cauruļvadu, kas zīmējumā izskatās pabeigts, joprojām var nebūt iespējams izvilkt cauri, ja tas ir saspiests, nobīdīts, aizsprostots vai piesārņots.

6. darbība: pārbaudiet kabeļa cilindru un izveidojiet bāzes līniju

Pārbaudiet kabeļa identifikāciju, cilindra numuru, piegādāto garumu, redzamo stāvokli un gala blīves. Kritiskos projektos pirms instalācijas optiskā pārbaude var noteikt bāzes līniju, pirms cilindrs tiek pārvietots uz maršrutu. Tādējādi ir vieglāk atšķirt transportēšanas bojājumus no uzstādīšanas bojājumiem, ja vēlākā pārbaudē ir konstatēta novirze.

7. darbība. Novietojiet cilindru pareizai izmaksai

Tvertnei jāvada kabelis paredzētajā virzienā bez nekontrolētas pagriešanas vai vilkšanas. Izmantojiet piemērotus statīvus un bremzes. Slikts cilindra uzstādījums var radīt pārmērīgu spriegumu, pirms kabelis pat sasniedz kanāla ieeju.

8. solis: sagatavojiet vilkšanas sistēmu

Vilkšanas iekārtai ir jāpārnes spēks kabelim tā, kā to pieļauj kabeļa konstrukcija. Atkarībā no izstrādājuma var izmantot rūpnīcas vilkšanas cilpu, vilkšanas rokturi vai kabeļu zeķes, kas savienotas ar atbilstošajiem stiprības elementiem. Vinča ar dinamometru vai citu spriegojuma{2}}uzraudzības metodi ļauj ekipāžai redzēt, vai vilkme tuvojas plānotajai robežai.

Izmantojiet tikai smērvielu, kas ir saderīga gan ar kabeļa apvalku, gan ar kanāla materiālu. Gari maršruti ar vairākiem līkumiem ir jānovērtē, ņemot vērā kumulatīvo vilkšanas spriegumu un sānu malas spiedienu, nevis tikai pēc taisnās{1}}līnijas attāluma.

9. darbība: velciet, spiediet vai izpūtiet kabeli

Saglabājiet saziņu starp cilindru, starppiekļuves punktiem un vilkšanas aprīkojumu. Izvairieties no triecienslodzes. Ja vads pakāpeniskas vilkšanas laikā ir īslaicīgi jānovieto uz zemes, izmantojiet apstrādes metodi, kas novērš sagriešanos un saliekšanos. Optisko šķiedru asociācijapazemes OSP uzstādīšanas atsauceapraksta -astoņas apstrādi kā praktisku veidu, kā pārvaldīt kabeļus starpposma vilkšanas laikā.

10. darbība: kontrolējiet līkuma rādiusu visā maršrutā

Neizmantojiet vispārīgu liekuma rādiusu, ja ražotājs norāda vērtību. Uzstādīšanas rādiuss var būt lielāks par atļauto galīgo uzstādīto rādiusu, un regulējošā vērtība var mainīties atkarībā no kabeļa konstrukcijas.

Kā rezerves variants tikai tad, ja nav pieejams kabeļa{0}}specifisks ieteikums, FOA atsauce izmanto 20 reizes lielāku kabeļa diametru vilkšanas laikā un 10 reizes lielāku kabeļa diametru pēc uzstādīšanas. Šie skaitļi neaizstāj ražotāja datu lapu vai projekta specifikāciju.

11. darbība: pilnīga savienošana, brīva krātuve un maršruta aizsardzība

Novietojiet savienojuma aizdares vietās, kur tiem var piekļūt, neradot nevajadzīgu šķiedru apstrādi. Saglabājiet vaļīgumu, nepārkāpjot līkuma -rādiusa ierobežojumus. Pirms maršruta slēgšanas uzstādiet norādīto brīdinājuma lenti, marķieru sistēmu, aizsargpārsegus vai nosakāmus elementus.

12. darbība: aizpildiet un atjaunojiet maršrutu

Aizpildīšanai nevajadzētu izspiest kabeli vai ievietot asu materiālu tieši ap to. Blīvēšanai un virsmas atjaunošanai jāatbilst civilajām specifikācijām, īpaši zem ceļiem, ietvēm un citām inženiertehniskām virsmām.

13. darbība: pārbaudiet, dokumentējiet un akceptējiet saiti

Pārbaudē ir jāsalīdzina pabeigtais maršruts ar projekta pieņemšanas plānu un, ja pieejams, ar pirmsinstalēšanas{0}}bāzes līmeni. Viena-režīma instalēšanai kabeļiem,IEC 61280-4-2:2024ietver vājinājuma un optiskās atdeves zudumu mērījumus uzstādītajām optisko šķiedru kabeļu iekārtām.

OTDR ir noderīgs notikumu atrašanai un raksturošanai maršrutā, savukārt ievietošanas-zaudējumu vai optiskās jaudas mērījumi pārbauda saites veiktspēju no gala-līdz{2}}galam saskaņā ar projekta metodi. Hengtong'soptisko šķiedru kabeļu testēšanas resursiun tā skaidrojumsOTDR testēšanas principinodrošināt papildu testēšanas kontekstu.

Pabeidziet projektu, izmantojot-izbūvētos trases rasējumus, kameru un savienojumu atrašanās vietas, kabeļa un cilindra identifikāciju, testu ierakstus, rezerves kanālu ierakstus un visas novirzes no sākotnējā projekta.

Cik dziļi jāierok pazemes optiskās šķiedras kabelis?

Nav viena apbedīšanas dziļuma, kas būtu pareizs katrai pazemes optiskās šķiedras kabeļa instalācijai. Fiksēts numurs, kas nokopēts no vispārējā ceļveža, var būt nepareizs, ja maršruts šķērso ceļu, dzelzceļu, lauksaimniecības teritoriju, komunālo pakalpojumu koridoru vai jurisdikciju ar atšķirīgām civilajām prasībām.

Apbedīšanas dziļumu parasti kontrolē, izmantojot šādu kombināciju:

• vietējā kodeksa un atļauju prasības;
• ceļu, dzelzceļa vai komunālo pakalpojumu{0}}īpašnieka specifikācijas;
• tiešā apbedīšana pret kanālu ierīkošanu;
• virszemes slodzes un nākotnes rakšanas risks;
• augsnes, akmeņu, drenāžas un sala apstākļi;
• krustojumi un citu inženierkomunikāciju tuvums;
• izvēlētā mehāniskās aizsardzības sistēma; un
• projekta -īpašnieka standartiem.

Praktiskā secība ir vispirms noteikt vadošo iestādi, pēc tam pabeigt tranšejas vai kanāla projektu. Lai uzzinātu vairāk par šo jautājumu, skatiet Hengtong'soptiskās šķiedras kabeļa ierakšanas dziļuma ceļvedis.

Kabeļa vilkšanas spriegums, lieces rādiuss un sānu sienas spiediens

Lielākā daļa pazemes šķiedru kabeļa bojājumu uzstādīšanas laikā ir mehāniski, nevis optiski. Ārējais apvalks var izskatīties neskarts, kamēr pārmērīgs stiepes spēks, stingrs saliekums vai stiprs salocījums jau ir ietekmējis šķiedras vai iekšējo kabeļa ģeometriju.

Vilkšanas spriedze

Maksimālais vilkšanas spriegums ir{0}}kabeļa noteikta vērtība. Pieļaujamais spēks ir atkarīgs no stiprības -elementu sistēmas, kabeļa konstrukcijas un vilkšanas metodes. Garš maršruts ar vairākiem līkumiem var radīt daudz lielāku spēku nekā līdzīgs taisns maršruts.

Ja aprēķinātais vai izmērītais spriegums tuvojas ražotāja robežai, neizmantojiet vienkārši lielāku vinču. Atkārtoti apskatiet maršrutu, kameras atstatumu, vilkšanas virzienu, starpposma palīdzību, kanāla izmēru vai uzstādīšanas metodi.

Liekuma rādiuss

Liekuma rādiuss jāpārbauda pie kanālu ieejām, skrituļiem, kameras izejām, maršruta izmaiņām, savienojuma vietām un galīgajiem aprīkojuma ievadiem. Pagaidu uzstādīšanas ģeometrija bieži ir visprasīgākais nosacījums, jo kabelis tiek nospriegots, kamēr tas tiek saliekts.

Spiediens sānos

Liekumā velkot spriegojumu, rodas spēks pret kanāla vai skriemeļa iekšpusi. Tāpēc vilkšana var būt zem kabeļa taisnās līnijas stiepes robežas un joprojām radīt pārmērīgu lokālu spiedienu līkumā. Tas ir viens no iemesliem, kāpēc pareizam vilkšanas plānam ir nepieciešama gan maršruta ģeometrija, gan kabeļa dati.

Ilustratīvs inženierijas scenārijs

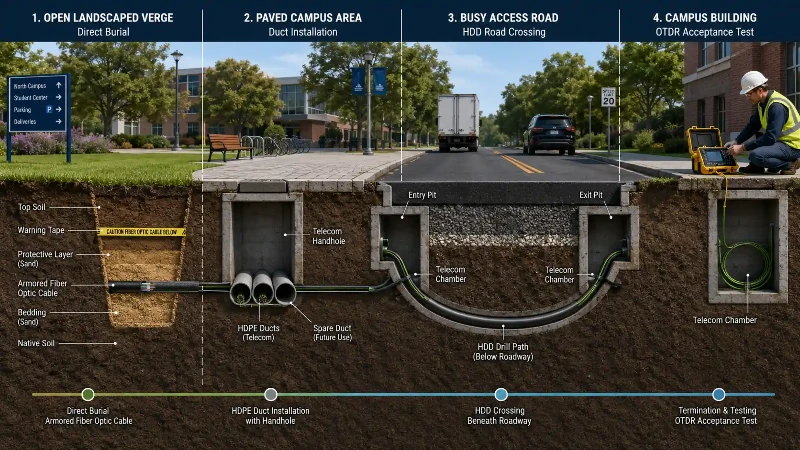

Apsveriet ilustratīvu 2 km universitātes pilsētiņas mugurkaula maršrutu. Apmēram 1,5 km iet cauri atklātai labiekārtotai nomalei, 400 m iet pa pabeigtu asfaltētu laukumu, bet atlikušie 100 m šķērso intensīvu piebraucamo ceļu. Tas nav projekta standarts; tas parāda, kā lēmums var mainīties vienā maršrutā.

• Atvērt malu:Piemērots bruņots, ar ūdeni{0}}bloķēts tiešais-apbedīšanas kabelis var samazināt vajadzību pēc nepārtrauktas caurules tur, kur ir pieļaujama turpmāka rakšana.
• Bruģēta sadaļa:Uzstādot kanālu ar vismaz vienu plānoto rezerves ceļu, nākotnē var tikt veikta nomaiņa vai šķiedras paplašināšana, neatverot segumu no jauna.
• Ceļu krustojums:Cauruļvads, kas{0}}instalēts uz cietā diska, var izvairīties no atvērtiem-satiksmes traucējumiem, ja kameras ir novietotas tā, lai kabeļa vilkšana nepārsniegtu mehāniskās robežas.
• Pieņemšana:Kabeli var pārbaudīt uz cilindra pirms uzstādīšanas, vēlreiz pārbaudīt pēc vilkšanas un savienošanas, kā arī dokumentēt ar galīgo maršrutu un OTDR ierakstiem.

Noderīga mācība nav tāda, ka viena no šīm metodēm vienmēr ir labākā. Tas ir tāds, ka trase ir jāsadala inženiertehniskajos apstākļos, pirms tiek iesaldēts kabelis un civilais projekts.

Biežākās pazemes optiskās šķiedras kabeļa uzstādīšanas kļūdas

Kabeļa izvēle pirms maršruta noteikšanas

Kataloga kabeli nevar pareizi novērtēt, nezinot, vai tas tiks tieši ierakts, uzstādīts kanālā, izpūsts caur mikrovadu vai izvilkts cauri sarežģītai krustojumam.

Apbedīšanas dziļuma uztvere kā universāls skaitlis

Dziļuma prasības mainās atkarībā no jurisdikcijas, maršruta īpašnieka, virsmas izmantošanas un aizsardzības metodes. Atļaujai un projekta specifikācijai jākontrolē tranšejas projektēšana.

Kanāla pārbaudes izlaišana

Bloķēts vai deformēts kanāls, kas atklāts pēc kabeļa trumuļa novietošanas, var apturēt uzstādīšanu. Pirms vilkšanas jāpabeidz stienis, serdeņa pārbaude un tīrīšana.

Vilkšana bez spriedzes uzraudzības

Ja maršruts ir garš vai tajā ir vairāki līkumi, paļaušanās uz operatora izjūtu ir slikta kontrole. Izmantojiet plānoto vilkšanas metodi un uzraugiet spēku, ja uzstādīšanas risks to attaisno.

Nepareiza vilkšanas palīgierīces izmantošana

Vilkšana tikai aiz apvalka, kad kabelis ir paredzēts spēka pārnešanai caur stiprības elementiem, var sabojāt kabeli. Ievērojiet ražotāja uzstādīšanas metodi.

Liekumu ģeometrijas ignorēšana kamerās

Kamera var būt pietiekami liela, lai ietilptu kabeli, un joprojām ir pārāk maza vajadzīgajam izliekuma rādiusam, vilkšanas iestatīšanai vai turpmākam savienojuma darbam.

Rezerves kanālu atstāšana neaizzīmogotu vai bez dokumentiem

Rezerves ceļam ir maza nākotnes vērtība, ja tas ir piepildīts ar atkritumiem, nav atrodams vai tam nav zināma vilkšanas virves un galapunkta ieraksta.

Pēc{0}}instalācijas optiskās pārbaudes izlaišana

Transportēšana, vilkšana, savienošana un aizbēršana var radīt problēmas. Pieņemšanas pārbaude ir jāpabeidz, kamēr uzstādīšanas komanda un piekļuve maršrutam joprojām ir pieejama.

Kā uzstādīšanas metode ietekmē optiskās šķiedras kabeļa izvēli

B2B pircējiem uzstādīšanas informācijai jābūt daļai no kabeļa specifikācijas. Ar šķiedru skaitu un šķiedru veidu vien nepietiek, lai noteiktu piemērotu ārējo{2}}iekārtas kabeli.

Noderīgai specifikācijai jāattiecas uz:

• tieša apbedīšana, cauruļvadu, mikrovadu vai jaukta{0}}ceļu uzstādīšana;
• kabeļa ārējais diametrs un pieejamais kanāla iekšējais diametrs;
• maksimālais vilkšanas spriegums un atļautā vilkšanas metode;
• minimālais lieces rādiuss uzstādīšanas laikā un galīgajā stāvoklī;
• ūdens-bloķēšanas prasības;
• saspiešanas, trieciena un stiepes prasības;
• grauzēju vai citu biotisko vielu iedarbība;
• metāla vai nemetāla bruņu prasības, ja tādas piemērojamas;
• ārējā apvalka materiāls un vides iedarbība;
• temperatūras diapazons;
• nepieciešamie cilindra garumi un savienojuma stratēģija; un
• piemērojamie standarti un projektu testi.

Tiešajiem-ieraktiem un kanālu kabeļiem var būt kopīgas optiskās īpašības, izmantojot dažādas mehāniskās struktūras. Tāpēc uzstādīšanas metode ir jāapstiprina pirms galīgās kabeļa konstrukcijas apstiprināšanas.

Bieži uzdotie jautājumi par pazemes kabeļu ieguldīšanu

Secinājums

Visuzticamākā pazemes optiskās šķiedras instalācija sākas ar maršruta saskaņošanu ar uzstādīšanas metodi, pēc tam savienojot kabeli ar šo metodi. Atklāta zeme var dot priekšroku pareizi aizsargātam tiešajam-apbedīšanas kabelim. Gatavās virsmas un ceļi, kuriem paredzēts augt, bieži vien attaisno cauruļvadus vai mikrovadus. Uz ceļiem un citiem šķēršļiem var būt nepieciešamas beztranšeju krustojumi. Katra izvēle maina kabelim izvirzītās mehāniskās prasības un vēlāk pieejamo piekļuvi.

Projekta plānošanai un iepirkumam noderīgs jautājums nav vienkārši "Kādu pazemes kabeli mums vajadzētu iegādāties?" Tas ir "Kādam maršrutam, uzstādīšanas metodei, apstrādes ierobežojumiem, vides apstākļiem un pieņemšanas pārbaudēm ir jāatbilst šim kabelim?" Sniedzot šo informāciju RFQ posmā, ražotājs sniedz pietiekami daudz informācijas, lai ieteiktu konstrukciju, kas atbilst faktiskajai instalācijai, nevis tikai nominālās šķiedras prasībām.
