G652D, G657A1, unG657A2ir trīs visbiežāk izvietotieviena -moda šķiedrasšodien. Viņiem ir vienādi 9/125 μm fiziskie izmēri, taču to lieces veiktspēja ir ļoti atšķirīga. Šī atšķirība nosaka katra no tām piederību jūsu tīklā.

Salīdzinājums īsumā

Visām trim šķiedrām ir vienāds režīma lauka diametrs (8,6–9,5 μm pie 1310 nm) un serdes/apšuvuma ģeometrija, tāpēc tās savienojas viena ar otru bez īpašas apstrādes. Īstā atšķirība ir lieces veiktspēja.

G652D: standarta šķiedra tālsatiksmes{1}}tīkliem

G652D jau vairāk nekā trīs gadu desmitus ir kalpojis kā nozares vienmoda šķiedra{1}}. Tas joprojām dominē maģistrālo-līniju un metro instalācijās visā pasaulē, un tas ir pamatota iemesla dēļ: zems vājināšanās attāluma dēļ, paredzama savienošanas darbība un pilnīga atpakaļsaderība ar visu iepriekšējoG.652 šķiedra. Ja neviens nenorāda šķiedras veidu tālsatiksmes projektā, G652D gandrīz vienmēr tiek izvilkts.

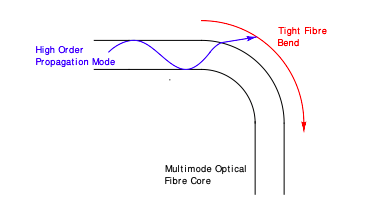

Kur tas nonāk nepatikšanās, ir locīšanās. Minimālais lieces rādiuss ir 30 mm, kas ir aptuveni tenisa bumbiņas diametrs. Taisnā kanālā vai āra gaisa laidumā tas nekad nav problēma. Izvadiet to cauri kompaktai sienas-stiprinājuma korpusam vai ap plākstera paneļa stūri, un signāla zudums sāk pieaugt. Katrs ciešais pagrieziens kļūst par noplūdes vietu, kur gaisma izplūst no kodola.

Projektos, kur kabeļa ceļš paliek salīdzinoši taisns, G652D joprojām ir visrentablākā un visplašāk pieejamā iespēja tirgū. Tas nepazūd. Bet tas nekad nav būvēts šaurajām iekštelpu kabeļu vietām, un šī plaisa ir tieši tāG657ģimene tika izveidota, lai piepildītu.

G657A1: Bend-Nejutīgs, atpakaļ-saderīgs

Parasti ēkas ieejas punktā kabeļi sāk pārvietoties pa stāvvadiem, pagriežot stūrus gaiteņos un iet cauri mazākiem korpusiem. G657A1 tika izstrādāts šai pārejas zonai.

Minimālais lieces rādiuss samazinās līdz 10 mm, kas ir pietiekami, lai šķiedru aptītu ap standarta zīmuli, nepārsniedzot zudumu ierobežojumus. Lielākajai daļai ēku-ieejas scenāriju, standarta sienas-montāžas kastes un tipiski šķiedru sadales centrmezgli, šo darbu veic ar šo klīrensu. G657A1 ir arī standarta šķiedra daudzos PLC sadalītāja moduļos, tāpēc, ja jūsu tīkls izmanto pasīvos optiskos sadalītājus, jūs, iespējams, jau izmantojat A1 šķiedru kādā ķēdes punktā.

Pie 10 mm rādiusa makrolīkuma zudumi pie 1550 nm joprojām var sasniegt 0,75 dB uz apgriezienu. Maršrutam, kurā ir tikai viens vai divi mēreni līkumi, tas ir pieņemami. Taču, ja kabeļiem ir jāiziet cauri vairākiem šauriem stūriem mazās sadales kārbās, aiz sienas plāksnēm vai augsta-blīvuma šķiedru paplātēs, zudumi palielinās. Šeit parādās G657A2 priekšrocības.

G657A2: pašreizējais standarts FTTH un augsta{2}}blīvuma izvietošanai

G.657.A2fiber ir izstrādāts lietojumprogrammām, kurās kabeļiem ir jādarbojas uzticami ierobežotās vai sarežģītās maršrutēšanas vidēs, piemēram, mājas platjoslas tīklos, serveru iekārtās un citos-ierobežotās izvietošanas vietās. Ar uzlabotu elastību un samazinātu signāla pasliktināšanos asos līkumos tas pārspēj parastās viena{2}}režīma opcijas, piemēram,G.657.A1unG.652.Dprasīgos uzstādīšanas apstākļos. Tajā pašā laikā tas saglabā savietojamību ar G.652.D infrastruktūru un nodrošina stabilu, efektīvu datu pārraidi ar tīkla ātrumu no 1G līdz 400G.

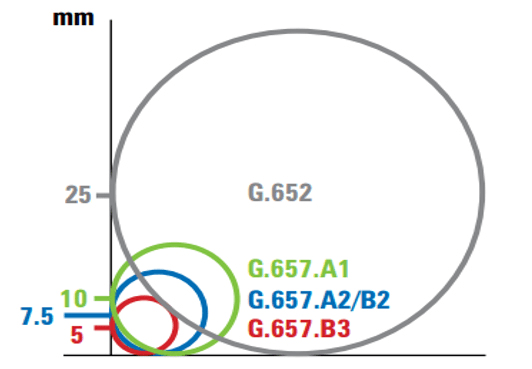

Cipari padara atšķirību ar G657A1 grūti ignorējamu. Pie 1550 nm ar 10 mm līkuma rādiusu un vienu pagriezienu G657A2 pieļauj maksimālo zudumu 0,1 dB. G657A1 tajā pašā rādiusā pieļauj 0,75 dB. Un G657A2 samazina minimālo lieces rādiusu līdz 7,5 mm, paverot maršrutēšanas iespējas, kuras vienkārši nav iespējamas ar A1.

Kas ir FTTH?

FTTHir platjoslas piekļuves risinājums, kas savieno mājas, izmantojot optisko šķiedru, nevis parastās vara-pēdējās-jūdzes līnijas. Piegādājot šķiedru tieši privātiem lietotājiem, tas nodrošina stabilāku tīkla veiktspēju un daudz lielāku datu ietilpību. Šī tehnoloģija atbalsta arī līdzsvarotu ātrumu augšup un lejup, padarot to ideāli piemērotu joslas platuma-intensīvām aktivitātēm, piemēram, ultra-HD straumēšanai, tiešsaistes spēlēm, video konferencēm un savienotām mājas sistēmām. Parastā FTTH nolaižamā kabeļa ceļā šķiedra nonāk ēkā, virzās pa stāvvadu, pārvēršas gaitenī, iziet cauri sienas -montāžas kārbai, pēc tam iet gar grīdlīsti, lai sasniegtu optiskā tīkla termināli. Šajā maršrutā var viegli iekļaut piecus vai vairāk līkumus, kas ir stingrāki par 15 mm. Izmantojot G657A1, katrs izliekums tiek samazināts, izmantojot saites budžetu. Izmantojot G657A2, kumulatīvie zudumi no visiem šiem līkumiem joprojām var palikt zem 0,5 dB.

Kā izvēlēties?

Vājināšanās uz kilometru, hromatiskā dispersija, PMD: viss būtībā ir identisks visās trīs šķiedrās. Vienīgais reālais mainīgais ir tas, cik stingri ir jūsu līkumi.
