Lielākā daļa ierakto šķiedru vada uz līdzenas,{0}}zemas satiksmes vietas0,8 m (apmēram 24 collas)dziļi, bet nav viena universāla skaitļa. Dziļumu nosaka augsnes tips, virsmas aktivitāte, sala apstākļi, satiksmes slodze un vietējais kods. Kā aptuvens darba ceļvedis plānojiet aptuveni0,8 m parastajā tukšgaitā, 1,0 m vai vairāk zem lauksaimniecības zemes, 1,0–1,2 m ar vadu zem ceļiem un piebraucamiem ceļiem, unvismaz 0,3 m zem vietējās sala līnijasaukstajos reģionos. Šīs rokasgrāmatas pārējā daļā ir izdalīts katrs scenārijs, izskaidrota atšķirība starp minimālo un ieteicamo dziļumu un apskatītas aizsardzības darbības, kas ir tikpat svarīgas kā pats dziļums.

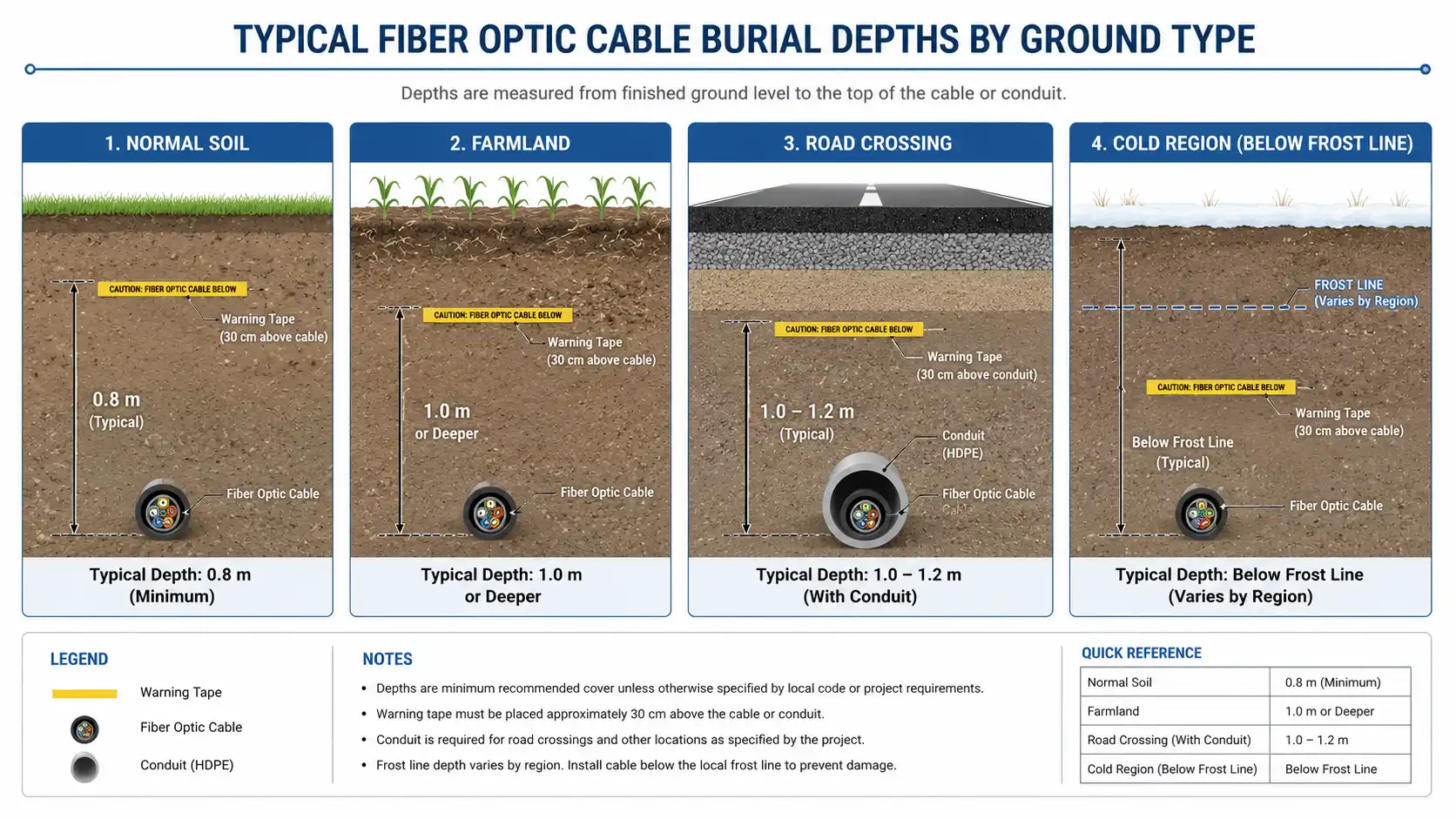

Apbedīšanas dziļuma kopsavilkuma tabula

Kāpēc apbedīšanas dziļumam ir nozīme

Pareizi izvēlēta dziļuma mērķis ir vienkāršs: sargāt kabeli no mehāniskiem bojājumiem, sala satricinājuma, lauksaimnieciskās darbības, būvniecības traucējumiem un virsmas erozijas. Optiskā šķiedra katrā ziņā nav “trauslāka” par strāvas kabeli, taču stikls ir jutīgāks pret lieces, saspiešanas un mikrolocīšanas zudumiem, un šķiedras kodola lūzums parasti nozīmē pastāvīgu signāla zudumu un salaidumu, nevis ātru ielāpu. Tāpēc dziļums ir dizaina lēmums, nevis tikai tranšejas detaļa-un tas ir uzticamas pamatspazemes optiskās šķiedras kabelismaršruts.

Pārāk sekla darbība izraisa atkārtotus bojājumus un pārtraukumus; Iedziļinoties, nekā nepieciešams, tiek zaudēts darbaspēks, materiāli un budžets. Mērķis ir apstākļiem atbilstošs dziļums, ko nodrošina atbilstoši pakaiši un marķējums.

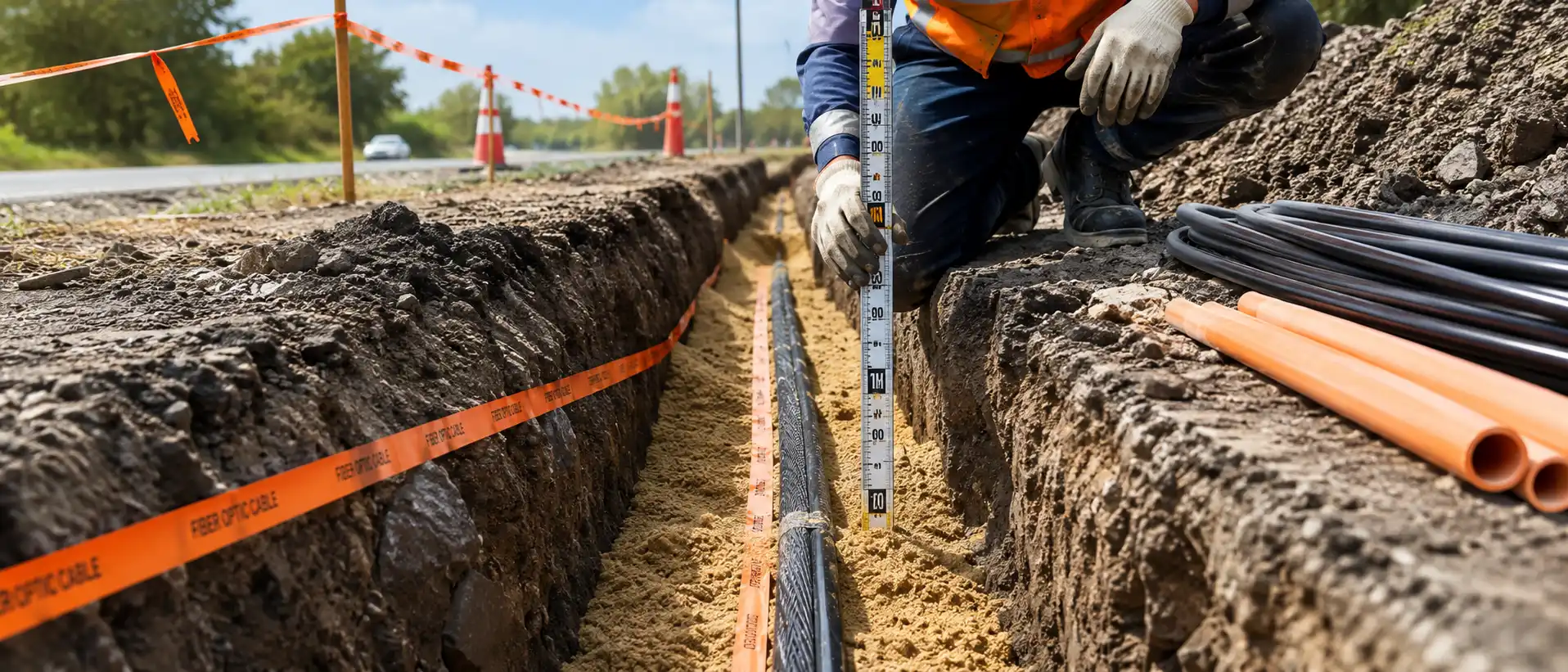

Cik dziļi optisko šķiedru kabelis jāieraksta parastā augsnē?

Parastai un cietai augsnei, kurā redzama tikai gājēju satiksme, apbedījuma dziļums apm0.8 mir izplatīts, drošs noklusējuma iestatījums. Piepilsētās, lauku apvidos un atklātās dzīvojamos rajonos, kas paredzēti tikai gājējiem{1}}, daži kodi pieļauj aptuveni0.7 m, bet 0,8 m joprojām ir drošāks darba mērķis, jo tas atstāj lielāku rezervi pret turpmāko ainavu veidošanu vai nejaušu rakšanu. ASV praksē plaši minētais minimums tiešai apbedīšanai ir aptuveni24 collas (0,6 m), ar vietējiem noteikumiem un 811 procesam priekšroka.

Lauksaimniecības zemes un kultivētās zemes apbedīšanas dziļums

Lauksaimniecības zeme, rīsu lauki un kultivēta zeme parasti prasa dziļāku izvietošanu{0}}1,0 m vai vairāk. Aršana, augsnes apstrāde, apūdeņošanas darbi un tehnika regulāri izjauc augsnes virskārtu 0,6–0,8 m, tāpēc stādīšanas vai ražas novākšanas laikā ir daudz lielāka iespēja, ka tiek pārsists sekls kabelis. Lauksaimniecības koridoros ir ierasts apvienot papildu dziļumu ar izturīgu vaitiešā apbedīšanas optiskās šķiedras kabelistāpēc jaka un bruņas var absorbēt augsnes kustību un nejaušu kontaktu.

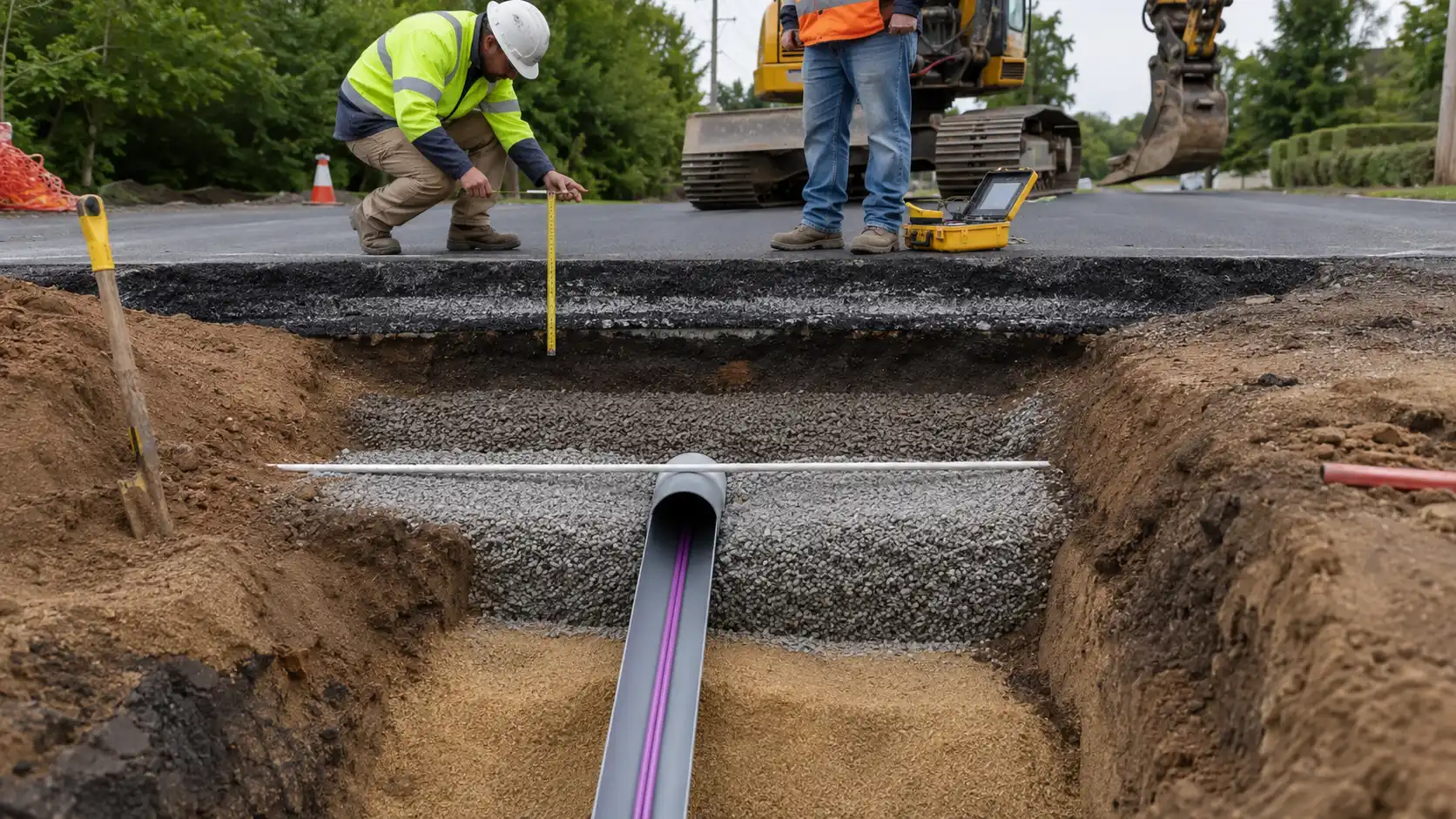

Optisko šķiedru kabeļa dziļums zem ceļiem un piebraucamiem ceļiem

Krustojumi zem ceļiem, lielceļiem, lauku transportlīdzekļu joslām, piebraucamiem ceļiem un dzelzceļiem ir vieni no augstākajiem{0}}riska punktiem jebkurā maršrutā. Lūk, plānojiet1.0–1.2 mno vāka un ievietojiet kabeli aizsargcaurulē, nevis tiešā{0}}ieraktā. Riteņu slodzes, ceļa ripošana un turpmāki seguma atjaunošanas vai remontdarbi ir bieži sastopami pēkšņu pārrāvumu krustojumos cēloņi, tāpēckanālu optiskās šķiedras kabelisHDPE vai PVC caurulēs ir standarta pieeja. Cauruļvads ļauj arī vēlāk izvilkt nomaiņas vai papildu šķiedras, neveicot{1}}atkārtoti tranšeju šķērsošanu.

Kā sala līnija ietekmē apbedīšanas dziļumu aukstos reģionos

Aukstā klimatā sala līnijai ir lielāka nozīme nekā fiksētam skaitlim. Plaši izmantots noteikums ir kabeļa novietošanavismaz 0,3 m zem vietējās sala līnijaslai sals un atkusnis neizstieptu un nesasprindzinātu šķiedru. Spēcīgās-aukstās zonās tas var palielināt kopējo dziļumu1.5–2.0 m, atkarībā no vietējā sala-dziļuma datiem un pašvaldības koda. Tā kā sala iespiešanās dažādos reģionos ir ļoti atšķirīga, vienmēr projektējiet, pamatojoties uz izmērītajiem vietējiem sala datiem, nevis ar vienu pieņemto vērtību.

Apbedīšanas dziļums akmeņainā, grants un smilšainā augsnē

Irdena, akmeņaina, grants vai smilšaina zeme rada papildu slodzi kabeļa apvalkam un palielina pārduršanas risku, tāpēc dziļumam parasti jāsaglabājas0.8–1.0 mdiapazonā pat tur, kur virsma izskatās zema-riska. Šādos apstākļos būtiska ir atbilstoša smilšu vai smalkas{2}}augsnes gultne, un avaļīgs cauruļu optiskais kabelisvai bruņu konstrukcijai bieži tiek dota priekšroka, jo tā ir izturīga pret augsnes kustību un mehānisko spriegumu.

Minimālais dziļums salīdzinājumā ar ieteicamo dziļumu

Meklēšanas terminos bieži tiek prasīts “minimālais dziļums”, bet reālos projektos tas palīdz nodalīt divas idejas.Minimālais dziļumsir koda zemākā vērtība-, kas vismazāk aptver standarta atļaujas konkrētajam scenārijam.Ieteicamais dziļumsir projektēšanas mērķis, ko inženieri faktiski būvē, pievienojot rezervi turpmākai virsmas darbībai, seguma atjaunošanai vai ainavu veidošanai. Būvējot tikai līdz minimumam, nav daudz iespēju kļūdīties, tāpēc lielākā daļa dizainparaugu atrodas virs grīdas attiecīgajā vidē.

Tieša apbedīšana pret cauruļvadu (kanālu) uzstādīšana

Ir divi galvenie veidi, kā novietot šķiedru pazemē, un dziļums mijiedarbojas ar abiem:

• Tiešā apbedīšana– izturīgs, parasti bruņu kabelis tiek ielikts taisni tranšejā. Tas ietaupa cauruļvadu izmaksas un labi darbojas atklātā zemē, lauksaimniecības zemēs un garos laukos, kur ir maz ticama{1}}ievilkšana nākotnē.
• Cauruļu/kanālu uzstādīšana– kabelis tiek izvilkts caur HDPE vai PVC cauruli (vai kanālu banku krustojumos). Tas papildina mehānisko aizsardzību, izolē kabeli no augsnes un mitruma, kā arī atvieglo turpmāko apkopi un jaunināšanu.

Izplatīts modelis ir tieša apbedīšana pa maršrutu ar cauruļvadiem zem ceļiem, piebraucamiem ceļiem un citiem šķēršļiem. Lai iegūtu pilnīgāku informāciju par tranšeju rakšanu, pakaišiem un vilkšanu, skatiet mūsu ceļvedikā optiskās šķiedras kabelis tiek uzstādīts pazemē.

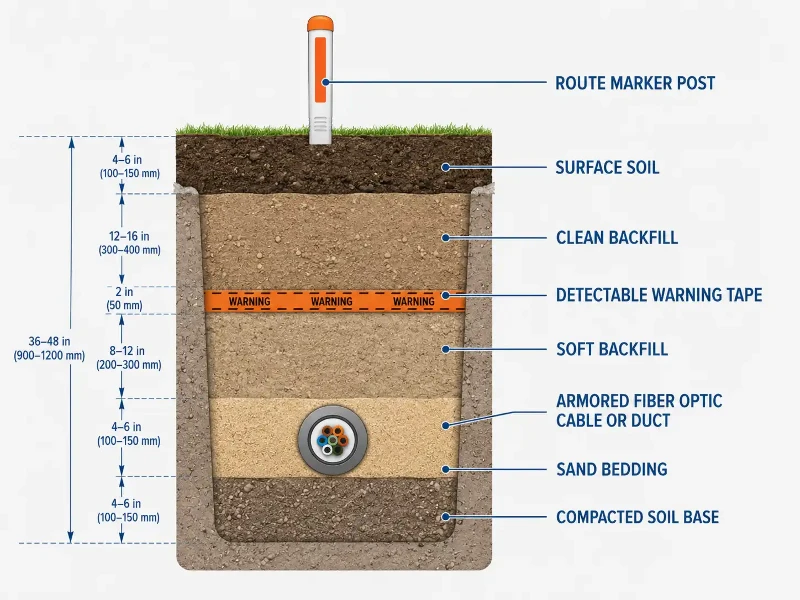

Ar dziļumu nepietiek: aizsardzības pasākumi, kas novērš neveiksmes

Reālās darba vietās dziļums ir tikai daļa no stāsta. Tranšejas dziļuma, aizbēruma kvalitātes un skaidra marķējuma kombinācija faktiski aizsargā šķiedru-sekla tranšeja ar tīru aizbērumu un labiem marķieriem bieži vien ir drošāka nekā dziļa tranšeja, pilna ar šķembām un bez brīdinājuma lentes. Standarta aizsargpasākumi ietver:

• Smilšu pakaiši:Tranšejas dibenā (un virs kabeļa) novietojiet apmēram 10–15 cm smalkas smiltis vai mīkstas augsnes, lai asi akmeņi nevarētu caurdurt apvalku aizpildīšanas laikā.
• Brīdinājuma lente:novietojiet nosakāmu brīdinājuma lenti virs kabeļa, parasti apmēram 20–40 cm zem virsmas, lai nākamie ekskavatori varētu redzēt līniju, pirms viņu instrumenti to sasniedz.
• Maršruta marķieri:uzstādiet marķieru stabus pagriezienos, savienojumos un ceļu krustojumos un saglabājiet precīzus{0}}dziļuma izmaiņu un savienojuma vietu ierakstus.
• Tīrs aizpildījums:izvairieties no aizbēršanas tieši pret kabeli ar akmeņiem vai būvgružiem.

Pareizā pazemes kabeļa izvēle

Dziļums aizsargā maršrutu; kabeļa konstrukcija aizsargā šķiedru. Saskaņojiet kabeli ar vidi:

• Bruņots kabelistiešai apbedīšanai, lauksaimniecības zemei ​​un akmeņainai zemei, kur tērauda -lente vai tērauda-stiepļu slānis ir izturīgs pret drupināšanu un augsnes pārvietošanos. Skatiet mūsu pārskatā, kā izvēlēties pareizo būvējumubruņotu optisko šķiedru kabeļu iespējas.
• Pret-grauzēju kabeliskur dzīvnieku graušana ir zināms risks; anpretgrauzēju optiskais kabelispievieno rūdītu barjeru, ko vienkāršās jakas nenodrošina.
• Kanāla kabeliscauruļvadiem un šķērsgriezumiem, optimizēts cauruļu vilkšanai.
• Vaļīgs caurules kabelismitruma izturībai un temperatūras stabilitātei ilgos āra braucienos.

Standartu un vietējā kodeksa atbilstība

Vienmēr vispirms izstrādājiet vietējos telekomunikāciju, ceļu, pašvaldību un komunālo pakalpojumu kodus-nav patiesi universāla "viena izmēra-piemērots-visiem" dziļuma. Ķīnā pašreizējā atsauce irYD/T 5102-2024(Telekomunikāciju līniju inženierijas tehniskās specifikācijas), kas stājās spēkā 2025. gada 1. aprīlī un aizstāja vecākos YD 5102-2010 un YD 5121-2010; tā statuss un darbības joma ir norādītivalsts standartu reģistrs. GB 51171-2016ir atbilstošais pieņemšanas kods (验收规范), ko izmanto, lai pārbaudītu pabeigtu līniju inženieriju, nevis kā atsevišķu projektēšanas rokasgrāmatu.

Starptautiskajai inženieru prakseiFiber Optic Association ārējās{0}}iekārtas būvniecības atsauceir noderīgs izglītības avots par pagrīdes metodēm, un Amerikas Savienotajās Valstīs jums vienmēr ir jāpieprasa bezmaksas utilīta atrašanās vieta, izmantojot811 pirms rakšanastāpēc esošās līnijas tiek marķētas pirms rakšanas sākuma.

Biežākās kļūdas pazemes šķiedras uzstādīšanā

• Izmantojot iekštelpu vai bez{0}}bruņu kabeļa tiešai apbedīšanai.
• Izlaižot smilšu pakaišus akmeņainā vai akmeņainā augsnē.
• Brīdinājuma lentes vai maršruta marķieru izlaišana, kas palielina nejaušas ekskavatora sagriešanas risku.
• Ceļa vai piebraucamā ceļa šķērsošana bez cauruļvadiem.
• Ignorējot vietējās sala līnijas{0}}datus aukstos reģionos.
• Būvēšana līdz minimālajam dziļumam bez rezerves turpmākiem virsmas darbiem.

Lauka inženiera piezīme

Lauksaimniecības darbos visizplatītākais izcirtums, no kura var izvairīties, ir lauksaimniecības zeme, kas novietota "normālā-zemes" dziļumā, kas ir aptuveni 0,8 m: tas atbrīvo gājēju satiksmi, bet atrodas tieši zonā, kurā traucē dziļa aršana, tāpēc papildu solis uz leju līdz 1,0 m vai vairāk atmaksājas pirmajā ražas sezonā. Tāpat arī ceļu krustojumos kļūmes reti notiek pirmajā dienā-tās parādās gadiem vēlāk seguma atjaunošanas laikā, tieši tāpēc cauruļvads un papildu seguma dziļums ir sākotnējās izmaksas-vērtas.

FAQ

Vai optisko šķiedru kabeli var ierakt tieši zemē?

Jā, ja izmantojat kabeli, kas paredzēts tiešai apglabāšanai, -parasti tas ir bruņota konstrukcija ar tērauda-lenti vai tērauda-stiepļu slāni un ūdens-bloķēšanu. Standarta iekštelpu vai ne{5}}bruņu kabeli nedrīkst tieši-ierakt, jo tā apvalks nav paredzēts augsnes spiedienam, mitrumam un grauzējiem.

Cik dziļi optiskās šķiedras kabelis jāierok zem piebraucamā ceļa?

Izturieties pret piebraucamo ceļu kā pret vieglu ceļa krustojumu: mērķējiet uz aptuveni 1,0–1,2 m (ASV praksē apmēram 30–48 collas) un ievietojiet kabeli cauruļvadā, lai riteņu slodze un turpmākā seguma atjaunošana to nesabojātu.

Vai tiešai apbedīšanas šķiedrai ir nepieciešams cauruļvads?

Ne visur. Pareizs bruņots tiešais-apbedīšanas kabelis var nonākt tieši atklātās-zemes tranšejās bez vada. Caurule ir ieteicama krustojumos un visur, kur vēlaties vieglāk veikt turpmāku apkopi vai iespēju vēlāk izvilkt papildu šķiedras.

Kas notiek, ja optiskās šķiedras kabelis ir ierakts pārāk sekli?

Seklais kabelis ir daudz vairāk pakļauts aršanai, rakšanai, transportlīdzekļu slodzei un sala pacēlumam. Iespējamie rezultāti ir atkārtotas kļūdas, servisa pārtraukumi un remonts-, kura pamatā ir salaidums-, kas parasti ir traucējošāki un dārgāki nekā pareiza dziļuma noteikšana pirmajā reizē.

Vai optiskās šķiedras kabelim ir viens minimālais ierakšanas dziļums?

Nē. Minimums ir atkarīgs no vides un regulējošā koda. Parastie atskaites punkti ir aptuveni 0,6–0,8 m zemas-satiksmes zonā un 1,0–1,2 m ar cauruļvadiem krustojumos, taču vietējais standarts{7}}un ASV 811 atrašanās vietas noteikšanas process-vienmēr ir prioritārs.

Key Takeaways

Apmēram 0,8 m parastai tukšgaitā zemei, 1,0 m vai vairāk lauksaimniecības zemei ​​un noslogotām priekšpilsētām, 1,0–1,2 m ar vadu ceļiem un piebraucamiem ceļiem un krietni zem sala līnijas aukstos reģionos-pēc tam atpakaļ dziļumā, izmantojot smilšu pamatni, brīdinājuma lenti un maršruta marķierus. Pareizs apbedījuma dziļums nenozīmē rakšanu dziļāk; runa ir par rakšanu atbilstoši apstākļiem. Jebkuram konkrētam projektam apstipriniet galīgo dziļumu, izmantojot vietējos telekomunikāciju, ceļu, pašvaldības un komunālo pakalpojumu kodus.
